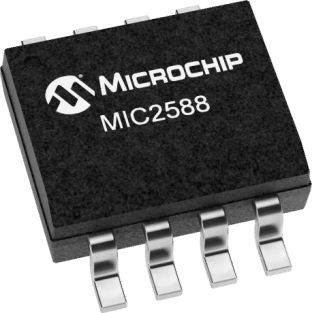

Hot-Swap-Stromcontroller MIC2588

IC

MIC2588 und MIC2594 sind einkanalige Hot-Swap-Controller mit negativer Spannung, die für das sichere Einsetzen und Entfernen von Leiterplatten in stromführenden Hochspannungs-Backplanes entwickelt wurden und dabei nur sehr wenige externe Komponenten benötigen. Der MIC2588 und der MIC2594 sind jeweils in einem 8-poligen SOIC-Gehäuse erhältlich und arbeiten mit einem externen n-Kanal-MOSFET zusammen, dessen Gate-Treiber gesteuert wird, um eine Einschaltstrombegrenzung und eine Steuerung der Ausgangsspannungsanstiegsrate zu ermöglichen. Ein Überstrom-Fehlerschutz ist ebenfalls vorhanden und umfasst eine programmierbare Überstromschwelle. Bei einer Ausgangsüberlastung wird eine Konstantstromregelschleife aktiviert, um sicherzustellen, dass die Systemstromversorgung geregelt bleibt. Überschreitet ein Fehlerzustand eine eingebaute Verzögerung von 400µs, schalten das MIC2588 und das MIC2594 den Ausgang des Schutzschalters ab und bleiben im ausgeschalteten Zustand, bis sie durch Umschalten entweder des UV/OFF-Pins oder der Stromversorgung des ICs zurückgesetzt werden. Ein Master-Power-Good-Signal zeigt an, dass die Ausgangsspannung des Soft-Start-Schaltkreises innerhalb seines gültigen Ausgangsbereichs liegt. Dieses Signal kann verwendet werden, um ein oder mehrere DC-DC-Wandlermodule zu aktivieren. Produktmerkmale Ermöglicht sicheres Einstecken und Herausnehmen aus stromführenden -48V (nominal) Backplanes Funktioniert von -19V bis -80V Elektronische Unterbrecherfunktion Eingebaute 400µs Verzögerung bei Fehlfunktionen (tFLT) Geregelter maximaler Ausgangsstrom bei Fehlern Programmierbare Einschaltstrombegrenzung Schnelle Reaktion auf Kurzschlussbedingungen (< 1µs) Programmierbare Unterspannungs- und Überspannungssperren (MIC2588-xBM) Programmierbare UVLO-Hysterese (MIC2594-xBM) Fehlermeldung: Active-HIGH (-1BM) und Active-LOW (-2BM) Power-Good-Ausgangssignal
