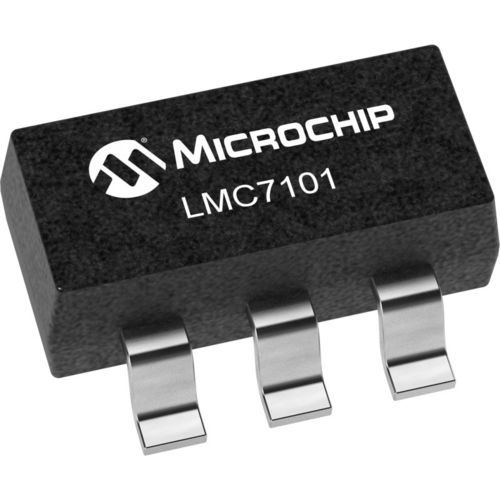

Leistungsverstärker LMC7101

StromSpannungBetrieb

Der LMC7101 ist ein Verstärker mit 500kHz Verstärkungsbandbreite, der für den Betrieb mit Single-Ended-Stromversorgungen von 2,7V bis 12V ausgelegt ist und garantierte Leistung bei Versorgungsspannungen von 2,7V, 3V, 5V und 12V bietet. Der LMC7101 bietet Rail-to-Rail-Eingangs- und Ausgangsleistung im SOT-23-5-Gehäuse. Der Eingangs-Gleichtaktbereich dieses Operationsverstärkers schließt Masse ein und reicht 300mV über die Versorgungsschienen hinaus. Der Gleichtaktbereich beträgt zum Beispiel -0,3V bis +5,3V bei einer 5V-Versorgung. Produktmerkmale SOT-23-5-Gehäuse mit kleiner Grundfläche Parametrik CMRR Min (dB) - 82 Erhöhter EMI-Schutz - Nein Rauschdichte der Eingangsspannung (nV/rt(Hz)) - 37 PM (Grad) - 45 PSRR Mindestwert (dB) - 82 # pro Gehäuse - 1 Anstiegsrate (V/µs) - 0,3 Vos Max µV (Mikrovolt) - 6000
