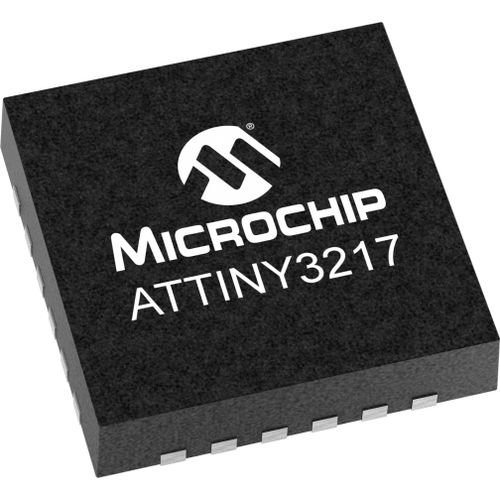

8-Bit-Mikrocontroller ATTINY3217

geringe LeistungKapazitiv- und Touchfunktionanalog

Die Mikrocontroller der ATtiny3217-Serie verfügen über den 8-Bit-AVR®-Prozessor mit Hardware-Multiplikator, der mit bis zu 20 MHz läuft und bis zu 32 KB Flash, 2 KB SRAM und 256B EEPROM in einem 24-Pin-Gehäuse bietet. Die Serie verwendet die neuesten Core Independent Peripherals mit stromsparenden Funktionen. Sie umfasst außerdem ein Ereignissystem, intelligente analoge und erweiterte Peripheriegeräte. Der integrierte QTouch® Peripheral Touch Controller (PTC) unterstützt kapazitive Touch-Schnittstellen mit Näherungssensor und angetriebenem Schild. Dieses Produkt wird für sicherheitskritische Anwendungen empfohlen, die auf Industrie- und Automobilprodukte abzielen (IEC 61508 und ISO 26262). Die erforderliche Dokumentation, wie z.B. der FMEDA-Bericht und das Sicherheitshandbuch, kann auf Anfrage zur Verfügung gestellt werden. Die MPLAB X IDE und der MPLAB XC8 Compiler sind in einer sicherheitszertifizierten Version erhältlich. Wenden Sie sich für weitere Informationen an Ihr lokales Microchip-Verkaufsbüro oder Ihren Distributor. Produktmerkmale Hardware-Multiplikator Drei Schlafmodi: Leerlauf Standby Ausschalten Ereignis-System Watchdog-Timer (WDT) Power-On-Reset (POR) Brown-Out-Erkennung (BOD) Einpolige Programmier- und Debugging-Schnittstelle (UPDI) 12-Kanal-10-Bit-ADC mit Spannungsreferenz 8-Bit-Digital-Analog-Wandler (DAC) Analoge Komparatoren (AC) Konfigurierbare kundenspezifische Logik (CCL) 1x 12-Bit-Zeitgeber (TCD) 2x 16-Bit-Zeitgeber (TCA / TCB) Zyklische Redundanzprüfung (CRC/SCAN) Periphere Berührungssteuerung (PTC) 14 Kanäle mit Eigenkapazitäten 49 Tasten mit gegenseitiger Kapazität werden unterstützt SPI / I2C / USART Parametrik Programmspeichergröße (KB) - 32 RAM - 2048 Daten EEPROM (Bytes) - 256 Anzahl der Pins - 24 Betriebsspannung Max.(V) - 5.5 Betriebsspannung Min. (V) - 1,8 ADC Auflösung Max - 10 ADC-Kanäle - 20 Nulldurchgangserkennung - Falsch
