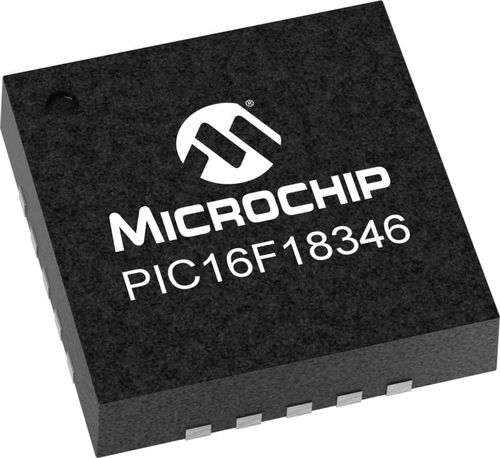

8-Bit-Mikrocontroller PIC16F18346

MehrzweckKommunikationgeringe Leistung

Die PIC16F18346 Mikrocontroller verfügen über analoge, kernunabhängige Peripherie und Kommunikationsperipherie, kombiniert mit Extreme Low Power (XLP) für eine breite Palette von Allzweck- und Niedrigstromanwendungen. Die Peripheral Pin Select (PPS)-Funktionalität ermöglicht ein Pin-Mapping bei der Verwendung der digitalen Peripherie (CLC, CWG, CCP, PWM und Kommunikation), um die Flexibilität des Anwendungsdesigns zu erhöhen. Produktmerkmale Erweiterter Mid-Range-Core mit 49 Befehlen, 16 Stack-Ebenen Flash-Programmspeicher mit Selbstlese-/Schreibfunktion 256B EEPROM IDLE und DOZE Energiesparmodi Peripheriemodul-Abschaltung (PMD) Peripherie-Pin-Auswahl (PPS) 2x 10-Bit-PWMs 4x Erfassen, Vergleichen, PWM (CCP) 2x Komplementärer Wellenformgenerator (CWG) Numerisch gesteuerter Oszillator (NCO) 4x Konfigurierbarer Logik-Controller (CLC) 17 Kanal 10-bit ADC mit Spannungsreferenz 5-Bit-Digital-Analog-Wandler (DAC) 2x Komparator 2x SPI/I2C Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART) 4x 8-Bit-Zeitgeber (TMR0/TMR2) 3x 16-Bit-Zeitgeber (TMR1) Erweiterter Watchdog-Timer (WDT) Erweitertes Power-On/Off-Reset Stromsparender Brown-Out-Reset (LPBOR) Programmierbarer Brown-Out-Reset (BOR) Serielle Programmierung im Schaltkreis (ICSP) PIC16LF18346 (1,8 V - 3,6 V) Parametrik Programmspeichergröße (KB) - 28 RAM - 2048 Daten EEPROM (Bytes) - 256 Anzahl der Pins - 20 Betriebsspannung Max.(V) - 5.5 Betriebsspannung Min. (V) - 1,8 ADC Auflösung Max - 10 ADC-Kanäle - 17 Nulldurchgangserkennung - Wahr Anzahl von Komparatoren - 2 SPI - 2 I2C - 2 Eigenständige PWM - 2 Niedriger Stromverbrauch - Ja Numerisch gesteuerter Oszillator (NCO) - 1 Datensignal-Modulator (DSM) - 1
