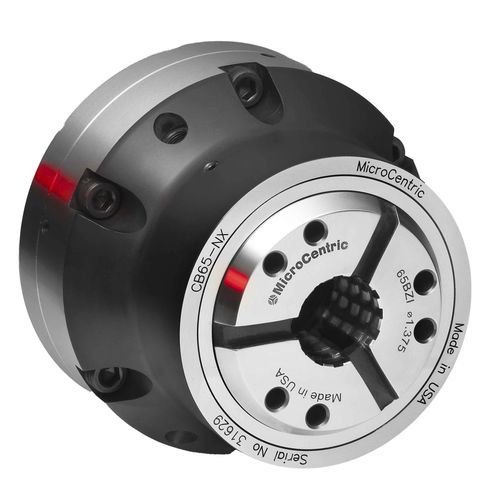

Fräs-Spannzangenfutter CB-NX

Hochpräzisionradialfür Werkstücke

Die CB-NX-Serie ist eine Konstruktion mit geringer Baulänge und reduziertem Durchmesser für maximalen Werkzeugabstand. Die Spannzange ist direkt mit dem Futterkörper gekoppelt und bleibt fixiert, während sich der kegelförmige Sitz bei Betätigung des Futters nach vorne bewegt. Die Spannzange bleibt während des Spannens in der Z-Achse fixiert und erzeugt daher keinen Rückzieheffekt auf das Stangenmaterial oder Werkstück. - Low Profile Dead Length Design - Der reduzierte Durchmesser der Nase und die kurze Gesamtlänge sorgen für einen größeren Werkzeugspielraum und eine maximale Ausnutzung der Z-Achse der Maschine - Radiale Einstellschrauben zum Ausrichten des kegelförmigen Spannzangensitzes auf 0,005 mm (0,0002") - Lebensdauergeschmierte Konstruktion erfordert minimale Wartung - Alle Komponenten gehärtet und präzisionsgeschliffen für höchste Genauigkeit und lange Lebensdauer - Anschlagplatten, Anschlaggehäuse und Auswerfer können innerhalb des Futterkörpers für Spannanwendungen montiert werden
