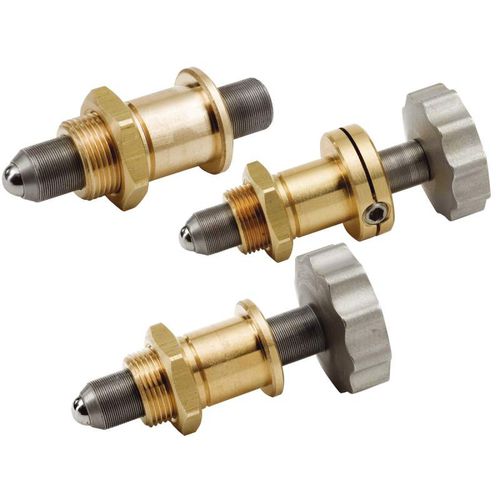

Gerändelte Schraube / Edelstahl AJS series

maßgefertigt

Die Feineinstellschrauben der Serie AJS verfügen über ein gerolltes oder geschnittenes Präzisionsgewinde und eine spezielle Schmierung, die eine außergewöhnlich gleichmäßige Einstellung und eine höhere Empfindlichkeit als bei Standard-Mikrometern gewährleistet. Mit einer Empfindlichkeit im Submikrometerbereich sind sie eine kostengünstige Alternative zu Mikrometern, wenn keine Positionsanzeige erforderlich ist. -Gewindesteigung bis zu 254 TPI -Patentierte nicht-beeinflussende Endverschlüsse -Industriestandard-Montageschnittstelle -Versionen mit Drehknopf oder Sechskantschlüssel TPI steht für Threads per Inch (Gewinde pro Zoll), und die AJS-Schrauben von Newport sind in fünf verschiedenen Gewindesteigungen erhältlich, um die Empfindlichkeitsanforderungen jeder Anwendung abzudecken. Ein höherer TPI-Wert sorgt für eine kürzere Gewindesteigung mit höherer Empfindlichkeit bei einer 1°-Drehung der Einstellschraube. Hochpräzise 254, 170, 127, 100 oder 20 TPI, gerollte Edelstahlgewinde werden mit der Spannzange und dem firmeneigenen Schmiermittel für eine reibungslose Bewegung verbunden. Patentierte nicht-beeinflussende Verriegelungen Unsere patentierte Gewindesicherung verhindert das Drehen der Einstellschraube durch einfaches Anziehen einer Stellschraube. Das Ein- und Ausschalten der Gewindesperre, die jetzt Standard ist, hat keinen Einfluss auf die Schraubenposition. Bei den Versionen mit Drehknopf befindet sich die Feststellschraube an der Seite, während bei den Versionen mit Sechskant die Feststellschraube bequem am Ende neben der Antriebsschraube angebracht ist. Ein einziger Schraubenschlüssel wird sowohl für die Einstellung als auch für die Arretierung verwendet. Für die Verwendung in optischen Montierungen sind auch nicht arretierende Versionen mit 12,7 mm Hub erhältlich. Schnellere Ausrichtungszeiten Versteller mit hohem TPI-Wert haben einen klaren Vorteil in Bezug auf Empfindlichkeit und Ausrichtungszeit. Dieses Diagramm zeigt die Ergebnisse von Ausrichtungszeittests der Ultima-Spiegelfassung mit Einstellschrauben mit 80, 100, 127 und 170 TPI.
