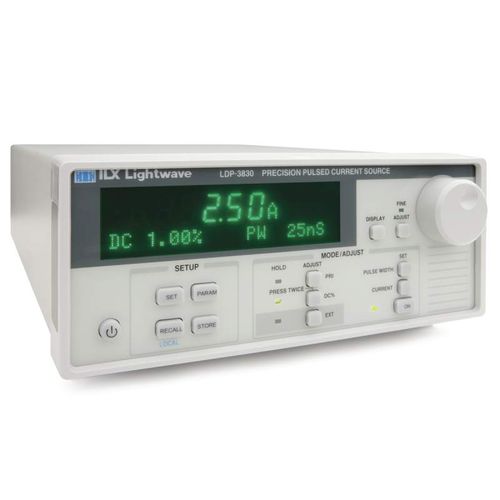

Quantenkaskade-Laserdiodentreiber LDP-3830 series

Präzision

Die gepulste Präzisionsstromquelle LDP-3830 ist speziell für die Steuerung von Laserdioden und Quantenkaskadenlasern konzipiert. Der LDP-3830 bietet einen einstellbaren Pulsspitzenstrom von bis zu 5A mit einer Konformitätsspannung von bis zu 20V, einstellbare Pulsbreiten von 25 ns bis 1 µs und ein einstellbares Tastverhältnis von 0,01% bis 5,00%. Das sorgfältige Design sorgt für eine hohe Wiederholbarkeit von Puls-zu-Puls-Amplitude und Pulsbreite. Zu den im LDP-3830 integrierten Laserschutzfunktionen gehören redundante Strombegrenzungen, Transientenschutz, potentialfreie Ausgänge und Sicherheitsverriegelungen. -Gepulster Stromausgang bis zu 5 Ampere -20 V zulässige Spannung -Einstellbare Impulsbreite von 25 ns bis 1 us mit einstellbarem Tastverhältnis von bis zu 5% -Laserdiodenschutz mit Strombegrenzung, Transientenschutz, Sicherheitsverriegelungen und Kurzschlussrelais uSB- und GPIB-Computerschnittstellen labVIEW®-Gerätetreiber Präzisionsimpulssteuerung für Laserdioden und Quantenkaskadenlaser Das LDP-3830 wurde entwickelt, um sichere und wiederholbare Pulsströme für Laserdioden und Quantenkaskadenlaser zu liefern. Der LDP-3830 ist in der Lage, bis zu 5A Spitzenstrom über einen Pulsbreitenbereich von 25 ns bis 1 µs mit einem maximalen Tastverhältnis von 5% zu liefern. Um Pulsbreiten von 25 ns mit Anstiegszeiten von weniger als 10 ns zu erreichen, ist die Pulsschaltung im LPB-386 Pulse Board enthalten, wobei alle Steuerfunktionen vom LDP-3830 gesendet werden. Zur genauen Überwachung der Laserantriebs-Parameter bietet das LPB-386 Pulse Board die Möglichkeit, den Strom über einen Schalter auf dem LPB-386 zu überwachen. Für Quantenkaskadenlaseranwendungen kann das LDP-3830 bis zu 20 V mit hochgradig wiederholbarer Puls-zu-Puls-Amplitude und Pulsbreite liefern.
