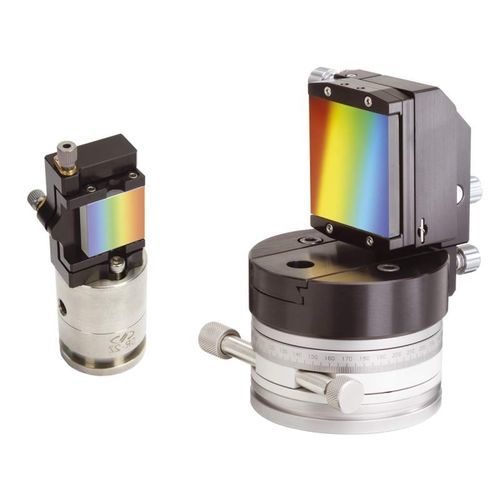

Optikhalterung DG series

AluminiumeinstellbarPräzision

Diese verstellbaren Halterungen sind speziell für die präzise Positionierung von Beugungsgittern konzipiert. Die kompakte DGA-25 und die größere DGA-50 halten quadratische bzw. rechteckige 25-mm- bzw. 50-mm-Gitter. Beide Halterungen bieten Einstellmöglichkeiten für Neigung, Gieren und Rollen. Die DGM-1 kann drei verschiedene Gittergrößen mit einer Höhe von 12,5 mm, 25 mm oder 50 mm aufnehmen und bietet eine Neigungs-, Gier-, Roll- und Linearverstellung. Diese Halterung ist auch ohne Drehtisch als DGM-1T erhältlich. halterungen für 12,5-, 25- oder 50-mm-Gitterroste neigungs-, Gier-, Roll- und Linearverstellung -Befestigung im CenterPoint-Stil -Alle Einstellungen sind arretierbar -zum Patent angemeldetes Design Merkmale Lernen Sie das DGA-25 und DGA-50 kennen Die Fotocollage zeigt die wichtigsten Merkmale des DGA-25 und des DGA-50. oben links - Halterung für 25x25-, 25x50- oder 50x50-mm-Gitter. Newport bietet jetzt 25x25-, 25x50- und 50x50-mm-Gitter an, die sowohl mit dem DGA-25 als auch mit dem DGA-50 kompatibel sind. -Oben rechts - Nicht zwei, sondern drei Achsen zur Justierung: θx, θy, θz. Verwenden Sie Pitch und Yaw zur Strahlausrichtung und Roll zur Einstellung der Gitterlinien. Alle Einstellungen sind arretierbar. unten links: CenterPoint™-Pfostenbefestigung, die die Oberfläche des Gitters auf der Drehachse des Befestigungspfostens positioniert. -Unten rechts: Zusätzlich zu Beugungsgittern können das DGA-25 und das DGA-50 1" bzw. 2" Strahlteilerwürfel, rechtwinklige Prismen und quadratische Spiegel aufnehmen.
