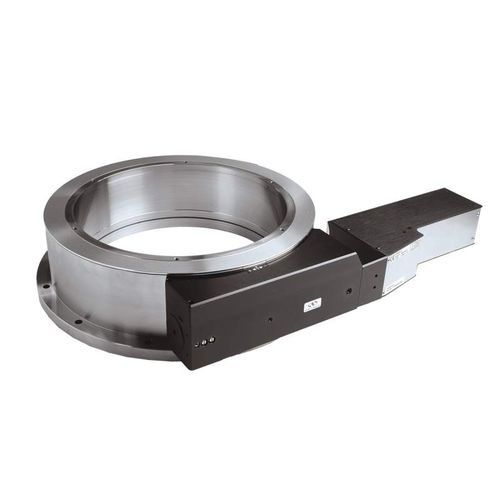

Drehbarer Positioniertisch RV series

motorisiertPräzisionIndustrie

Die Stahldrehtische der RV-Serie vereinen hochpräzise Positionierung und extrem hohe Belastbarkeit für den Betrieb unter einer Vielzahl von Bedingungen für wissenschaftliche und industrielle Anwendungen. Es sind fünf Tischgrößen und vier DC-Motor-Konfigurationen erhältlich. DC-Servosysteme mit geschlossenem Regelkreis sind die empfohlene Wahl für anspruchsvollere Anwendungen, die entweder eine höhere Drehgeschwindigkeit, Wiederholbarkeit, Genauigkeit oder eine geringere minimale inkrementelle Bewegung (MIM) erfordern. -Ideal für Hochlastanwendungen mit einer Belastung von bis zu 6500 N -Die monolithische Ganzstahlkonstruktion bietet hohe Steifigkeit und thermische Stabilität -Zweireihige vorgespannte Kugellager ermöglichen hohe außermittige Belastungen bei geringerer Stellfläche -Präzisionsgeschliffenes und gehärtetes Schneckengetriebe mit selbstkompensierender Vorspannung -Gleichstrommotor mit geschlossenem Regelkreis für hohe Geschwindigkeit, Wiederholbarkeit, Genauigkeit oder kleinere MIM Stahlkonstruktion Die Konstruktion aus Werkzeugstahl gewährleistet aufgrund der geschliffenen Lagerflächen eine höhere Drehgenauigkeit. Die monolithische Konstruktion bietet verbesserte Steifigkeit und thermische Stabilität, ohne die dynamische Leistung zu beeinträchtigen. Höchste Belastbarkeit Die doppelte Reihe von vorgespannten Kugellagern ermöglicht höhere außermittige Belastungen bei geringer Stellfläche. Das größte Mitglied der RV-Gleichstrommotor-Produktfamilie kann bis zu 650 kg tragen oder sich mit bis zu 80 °/s drehen, wobei eine Exzentrizität von weniger als 4 µm eingehalten wird.
