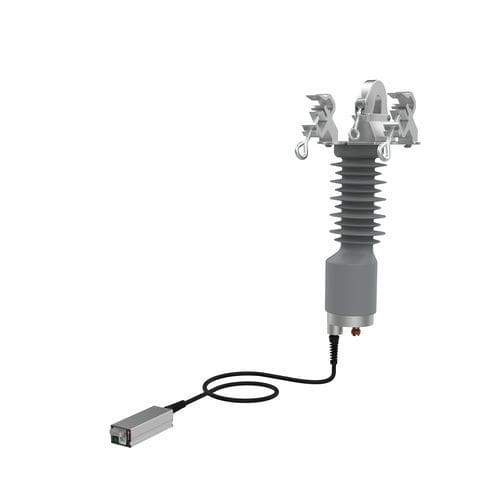

Glasfaser-Stromsensor OLH235

ZangedreiphasigSpannung

Das MICATU-Mittelspannungs- und Stromsensorsystem nutzt eine 100 %ige rein optische" Messplattform für eine unvergleichliche Genauigkeit und Präzision von Spannung und Strom über mehrere Spannungsklassen hinweg. Die Installationszeit für ein typisches dreiphasiges System beträgt weniger als drei Stunden, was zu erheblichen Einsparungen bei der Installation führt. Alle Signale des Sensors werden über Glasfaserverbindungen an eine modulare optische Plug & Play"-Sensorplattform m410 Modular Optical Sensor Platform angeschlossen, die vollständig robust und skalierbar ist. UMSPANNWERKSTAUGLICHER, LEITUNGSGEBUNDENER SENSOR OLH235 Spannung: 4kV bis 35kV Gewicht: 9,52 kg (21 lbs.) MICATU OLH235 SENSOR Isolierkörper 35kV Länge des optischen Kabels 55ft/(17m) Durchmesser der Drahtklemme einstellbar von 0,162" bis 1,125" Transienten: 10dB (10x stationärer Zustand) Minimum Oberschwingungen: Messungen bis 50. Spannungsharmonische & 11. Stromharmonische UMGEBUNG Betriebsbedingungen: -22ºF bis 158ºF (-30ºC bis 70ºC) Relative Luftfeuchtigkeit: 5% bis 95% ZERTIFIZIERUNGEN Saure Atmosphäre: MIL-STD-810G, Methode 518.1 Salznebel: MIL-STD-810G, Methode 509.5 Temperaturschock: MIL-STD-810G, Methode 503.5 Vibration: MIL-STD-810G, Verfahren 514.6, 514.6C-4 BIL: 200kV Vollwellen-Blitzimpuls Teilentladung nach IEEE Std. 4
