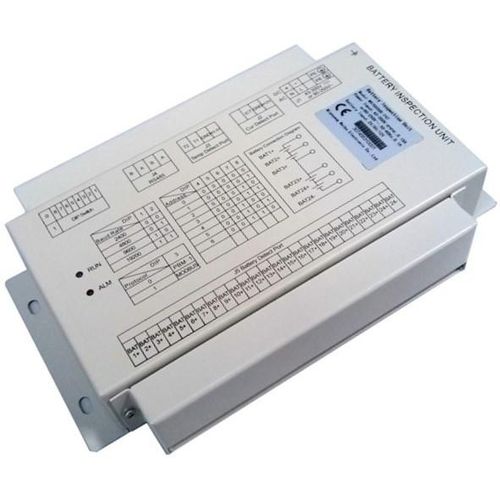

Spannungs-Batteriekontrollgerät

Das RS485-Batteriemanagementsystem BMS kann bis zu 24 Batterien messen, wobei der Typ der Einzelzelle in 2V, 6V und 12V unterteilt ist Die Grundfunktion des Batterieinspektors WB7660QB-24Z (RS485 Battery Management System BMS) ist die Erfassung der Einzelzellenspannung der Batteriegruppe und der Gesamtspannung an beiden Enden der Batteriegruppe. Es wird hauptsächlich zur Überwachung der Spannung der Batteriegruppe in der DC-Stromversorgung des Telekommunikationsmaschinenraums und der Kommunikationsbasisstation verwendet. Die interne Messschaltung verwendet einen hochpräzisen A/D-Wandler, um die Batteriespannung in jedem Abschnitt zu erfassen Jeder Messanschluss ist durch den photoelektrischen Isolator und die innere Kernschaltung isoliert, und der Batteriespannungs-Eingangsanschluss ist mit dem Schutzwiderstand verbunden, was die gute Sicherheit des Batterieprüfers und die hohe Präzision der Messdaten gewährleistet. Durch die Verwendung der RS485-Kommunikationsschnittstelle zur Datenausgabe kann das Batteriemanagementsystem BMS direkt mit dem Überwachungsmodul des DC-Bildschirmherstellers verbunden werden.
