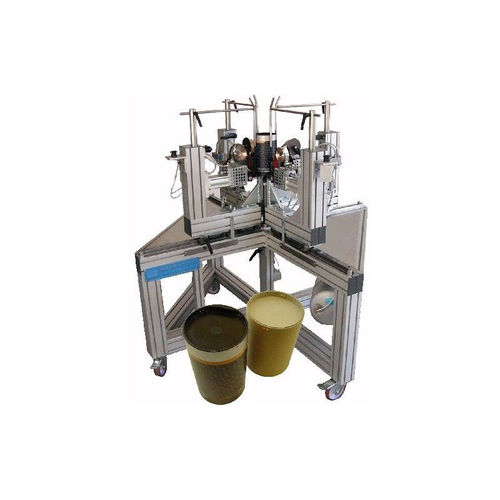

Pneumatische Heftvorrichtung C09

für Karton4-Kopfautomatisch

C09 Halbautom. Heftvorrichtung SHM/C13-30/4X/TR mit 4 Heftköpfen. Heften von Einschubdeckel in Papphülsen. Das Heftgut wird vorkonfektioniert (Deckel in Hülse eingelegt) und auf das Auflagekreuz gestellt, oder aber der Einschubdeckel wird zuerst über die Heftambosse auf das Auflagekreuz gestellt und anschließend die Hülse über die Zentrierstangen und auf den Deckel geschoben. Bei Betätigung der beiden pneumatischen Pilztaster = Zweihandauslösung werden die 4 Rollenklammern-Heftköpfe ausgelöst und verheften bis zu 4 Heftklammern gleichzeitig. Nach dem Loslassen der beiden Pilztaster fahren die Heftköpfe in die Ausgangsstellung zurück. Die Pappröhre mit dem Einschubdeckel kann entnommen werden. Der Heftabstand der Heftköpfe wird über die Führungen der Hefteinheiten eingestellt. Leistung: 8 - 10 Hülsen/Minute. • 4 Rollenklammern-Heftköpfe > C 13 - 30. • 2 linke und 2 rechte Ausführung. • Zweihandauslösung • Einzeln abschaltbar, • Bis zu 4 gleichzeitige Heftungen. • Ladekapazität 5000 Rollenheftklammern auf der Rolle. • Nachladezeit einer Klammernrolle in weniger als einer Minute. • Rahmengestell mit Schutzeinrichtung, fahrbar. • Heftambosse und Zentrierhalter. • Amboß- / Arbeitshöhe ca. 1100 mm. • Verarbeitbare Durchmesser ca. 90 - 600 mm • Ausstattung mit 20 Liter Druckkessel. • Ausgleich von Druckschwankungen.
