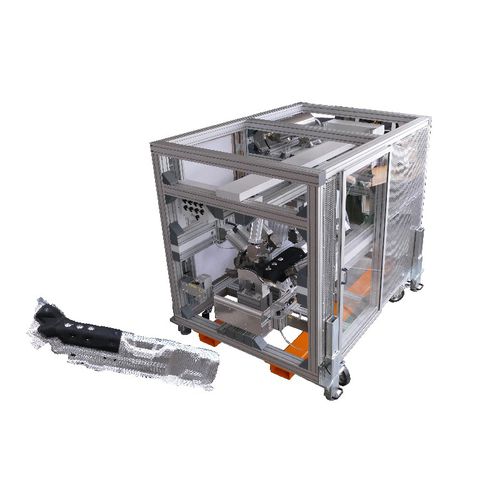

Pneumatische Heftvorrichtung D09 s

halbautomatischfür Aluminiumblechfür Kunststoffteile

D09 Halbautomatische Heftmaschine mit 8 Heftköpfen. Zusammenheften Alublechteil mit Anwendungsbereich Der Hefttisch wird manuell aus der Maschine ausgefahren. Unterstützt wird diese Bewegung durch einen pneumatischen Zylinder. Das Aluminium-Trägerteil wird manuell in den Hefttisch eingelegt und anschließend die Absorbermatte manuell auf das Aluminium-Trägerteil aufgelegt. Die Ausrichtung erfolgt indem die Teile gegen Anschlag/Zentrierbolzen eingelegt werden. Anschließend wird der Hefttisch wieder manuell in die Maschine eingefahren. Unterstützt wird diese Bewegung durch einen pneumatischen Zylinder. Die Heftvorrichtung wird mittels der ZWEIHAND-Taster gestartet. Je nach Einstellung können 1-8 Heftungen gleichzeitig erfolgen. Nach erfolgter Heftung wird der Hefttisch ausgefahren und das zusammengeheftete Bauteil entnommen. Leistung: 2,5 Teile/Minute bei 8 Klammern inklusive Teile einlegen und Abnahme des gehefteten Teils. für Heftmaschine D09 (SGR/A20-42/8X/L 551/AUT) • 8 pneumatischen Rollenheftköpfen A 20 - 42/80. • für je 5000 rostfreie Rollenheftklammern / Rolle. • Ladekapazität 8 x 5000 Stck • Rahmengestell mit Schutztüren. • Schutzverglasung. • Aufnahmevorrichtung. • Druckkessel mit 20 Ltr. um Druckschwankungen auszugleichen. • Wartungseinheit. • Antrieb pneumatisch. • Arbeitshöhe 1000 +/- 150 mm • Gewicht ca. 950 kg
