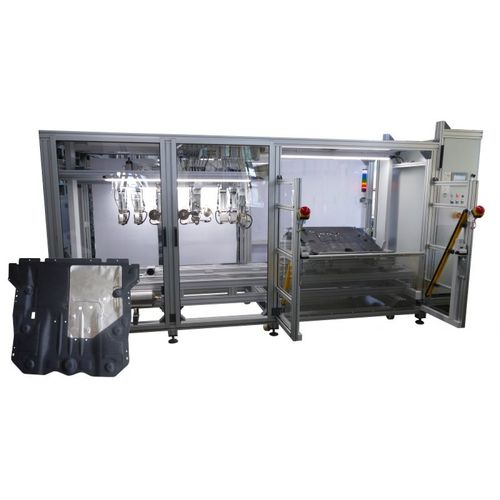

Pneumatische Heftvorrichtung D07

für Aluminiumblechmit 10 Köpfenautomatisch

D07 Heftmaschine SHM A 20/10X ROE-BEL mit 10 Heftköpfen. Anheften eines Hitzeblechteiles an ein Kunststoffträgerteil. Auf einem fahrbaren Hefttisch werden in vorgesehenen Anschlägen vorkonfektionierte Bauteile (Kunststoffoffträgeteile und Hitzeschutzbleche) eingelegt. Per ausgelösten Handtaster fährt der Konfektioniertisch in die Heftvorrichtung mit 10 Heftköpfen und heftet alle Teile mit max. 10 Heftklammern zusammen. Die Heftvorrichtung erkennt automatisch, welche Heftköpfe aktiviert werden müssen. Nicht benötigte Heftungen werden nicht durchgeführt. Anschließend fährt der Konfektioniertisch wieder aus, das fertig geheftete Teil kann entnommen werden. Leistung ca. 12 – 15 Sek. pro Teil (ohne Konfektionierung). 1,5 Teilen/Min. • 10 Rollenklammern-Heftköpfe A 20 - 42/80 • Ladekapazität 5000 Rollenheftklammern auf der Rolle. • Nachladezeit einer Klammernrolle in weniger als einer Minute. • Rahmengestell mit Schutztüren.• Schutzverglasung. • Hefttisch verfahrbar mit Produktaufnahme. • Schaltschrank mit OP 17 und Bedientafel. • Sicherheits-Lichtvorhang Fa. SICK. • Lichtvorhang im Bedienbereich, Ventilinsel. • Druckluftspeicher mit Wartungseinheit-Pneumatik. • Linearbetrieb.
