Pneumatische Heftvorrichtung D04

für Karton1-Kopfhalbautomatisch

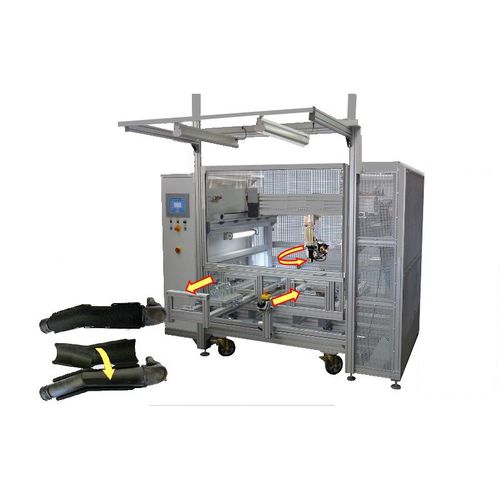

D04 Halbautomatische Heftmaschine SHM/C13-26/1X/POR/VER mit 1 Heftkopf. Heften einer Akustikkapsel um ein Druckrohr. In zwei ausziehbare Schubladen sind Hefttische für die Bauteilaufnahme montiert. Das erste Bauteil (Rohr/Akustikkapsel) wird in Schublade 1 eingelegt und mittels Hebel fixiert. Die komplette Schiebebauteilaufnahme wird in den Heftbereich eingeschoben. Die Heftvorrichtung wird mittels START-Taster gestartet. Die Verfahrachse fährt den Heftkopf in die programmierten Positionen und heftet die Plastikkapsel zusammen. Zur gleichen Zeit wird in der zweiten geöffneten Schublade das nächste Bauteil manuell eingelegt. Nach Fertigstellung des Bauteils 1 wird das fertig geheftete Bauteil aus der Maschine entnommen und das nächste Bauteil eingelegt. Zur gleichen Zeit wird das Bauteil in Schublade 2 geheftet. Leistung: 25 Sekunden Heftung pro Teil. • 1 Rollenklammern-Heftkopf > C 13 - 26. • Ladekapazität 5000 Rollenheftklammern auf der Rolle. • Nachladezeit einer Klammernrolle in weniger als einer Minute. • Rahmengestell mit Schutztüren. • Schutzverglasung. • 2 Schubladen mit jeweils 1 Konfektionierungstisch mit Heftambossen. • Portalachsensystem (X-,Y,C-Achse), Dreheinheit. • Schaltschrank mit Bedientafel. • Druckluftspeicher mit Wartungseinheit-Pneumatik. • Sicherheitslichtgitter. • Einstellbare Maschinenfüße. • Arbeitshöhe ca. 850 mm.
