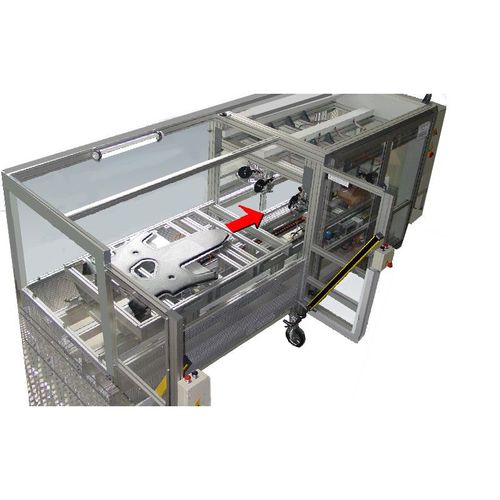

Pneumatische Heftvorrichtung D01

für Aluminiumblechmit 10 Köpfenhalbautomatisch

D01 Heftmaschine SGR 10/A 20-42 mit 10 Heftköpfen. Anheften von Alu-Blechteile an ein Plastikbodenteil. Anheften von Aluminium-Hitzeschutzbleche auf ein Kfz-Kunststoff-Verkleidungsteil. Auf einem fahrbaren Konfektioniertisch werden in vorgesehene Aussparungen unterschiedliche Alu-Blechteile und darüber ein Plastikbodenteil gelegt. Per Knopfdruck fährt der Konfektioniertisch in die Heftvorrichtung mit 10 Heftköpfen und heftet alle Teile mit max. 10 Heftklammern zusammen. Die Heftvorrichtung erkennt automatisch, welche Heftköpfe aktiviert werden müssen. Nicht benötigte Heftungen werden nicht durchgeführt. Anschließend fährt der Konfektioniertisch wieder aus, das fertig geheftete Teil kann entnommen werden. Leistung ca. 12 – 15 Sek. pro Teil (ohne Konfektionierung). 1,5 Teilen/min und 4 Blechen. Technische Beschreibung • 10 Rollenklammern-Heftköpfe A 20 - 42. • Ladekapazität 5000 Rollenheftklammern auf der Rolle. • Nachladezeit einer Klammernrolle in weniger als einer Minute. • Rahmengestell mit Schutztüren. • Schutzverglasung. • Hefttisch verfahrbar mit Produktaufnahme. • Schaltschrank mit OP 17 und Bedientafel. • Sicherheits-Lichtvorhang Fa. SICK. • Lichtvorhang im Bedienbereich, Ventilinsel. • Druckluftspeicher mit Wartungseinheit-Pneumatik. • Linearbetrieb.
