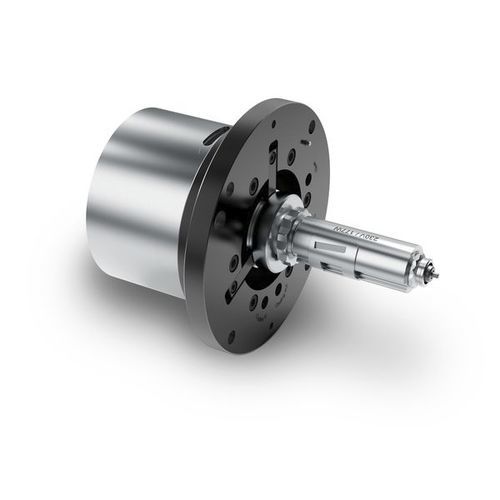

Kühlungsdüse EH 4050 series

InjektionHeißkanalfür Schmelze

Die Stand-Alone-Lösung ohne Heisskanalverteiler Die EH 4050 erlaubt das zentrale Anspritzen des Formteils im Werkzeugmit Nadelverschluss in direkter Verlängerung zur Maschinendüse. Durch den integrierten Nadelverschluss werden mit der EH 4050 besteoptische Ergebnisse am Spritzgussteil erzielt. Die Nadelbetätigung erfolgt übereinen Ringkolben und eine Traverse, wodurch seitliche Kräfte auf die Nadelausgeschlossen werden. Der Anschnittdurchmesser kann verglichen mit einem Ringanschnitt verhältnismäßig groß ausgeführt werden. Am Ende des Einspritzvorgangs wird er durch die Nadel mechanisch sauber verschlossen. Für einen perfekten Nadelabdruck am Spritzgussteil, lässt sich die Nadelposition bei eingebauter Düse präzise nachjustieren. Die kompakte, einbaufertige Einheit erspart komplexe Ausfräsungen und aufwendige Einbauarbeiten. Die EH 4050 wurde so konzipiert, dass sich der gekühlte Betätigungsmechanismus außerhalb des Werkzeugs befindet, wodurch die Werkzeugaufbauhöhe auf ein Minimum reduziert werden kann. Die gehärtete Halteplatte der Einheit dient dabei gleichzeitig zur Zentrierung des Werkzeugs in der Maschinenplatte. Die Versorgung mit dem Betätigungsmedium Luft oder Öl und die Versorgung mit Kühlwasser erfolgt im Standard über Bohrungen in der Aufspannplatte. Optional können diese Medien auch über Anschlüsse zugeführt werden, für die bereits entsprechende Gewinde in der Halteplatte vorgesehen sind. Anschnittvarianten und Düsenlängen können in Anlehnung an das smartFILL Düsenprogramm frei gewählt werden.
