Daten-Router Modbus RTU

EthernetRS485Modbus TCP

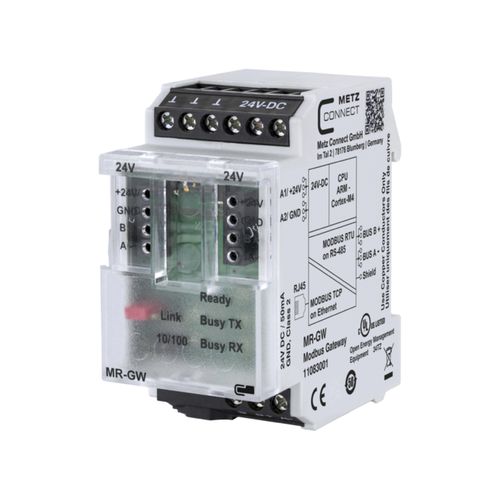

Das MR-(F)-GW ist ein kompaktes Modbus RTU / Modbus TCP Gateway. Das MR-Gateway ermöglicht einen bidirektionalen Datenaustausch zwischen Modbus RTU Feldbusgeräten und einem Modbus TCP Master (Client). Das MR-(F)-GW lässt sich in zwei Betriebsarten betreiben. Entweder als transparentes Gateway in der Betriebsart Modbus RTU over TCP oder als Protokollkonverter (Betriebsart Modbus TCP). Über zwei 4-polige Anschlussklemmen auf der Frontseite des Geräts sowie einem Brückenstecker kann das MR-Gateway an METZ CONNECT Modbus RTU Geräte angeschlossen werden. Ein integrierter Webserver dient zur Parametrierung, Verwaltung und Überwachung der beiden Schnittstellen (Ethernet / RS485). Das Webinterface wird auch zum Aktualisieren der Firmware verwendet. Das MR-Gateway ist für die dezentrale Montage in Elektrounterverteilern oder in Schaltschränken auf Tragschiene TH35 nach IEC 60715 geeignet. ・Gleichzeitiger Zugriff von 32 Modbus TCP Clients ・Bidirektionaler Datenaustausch zwischen Modbus RTU Slave-Geräten und einem Modbus TCP Master (Client) ・Protokolle: Modbus RTU over TCP (Transparentes Gateway), Modbus TCP/IP v1.0b, HTTP 1.0 ・Integrierter Webserver ・intuitive und softwareunabhängige Konfiguration über Weboberfläche ・Einfache Gerätesuche von METZ CONNECT Modbus RTU Geräten am RS485- Bus ・schneller Anschluss von METZ CONNECT Modbus RTU Geräten über bewährte Brückensteckertechnologie ・Galvanische 3-Wege-Trennung (RS485-Ethernet-Versorgung) ・Statusüberwachung der TCP und RS485 Kommunikation ・Demozugang zur Weboberfläche: metz-connect.com/mr-gateway
