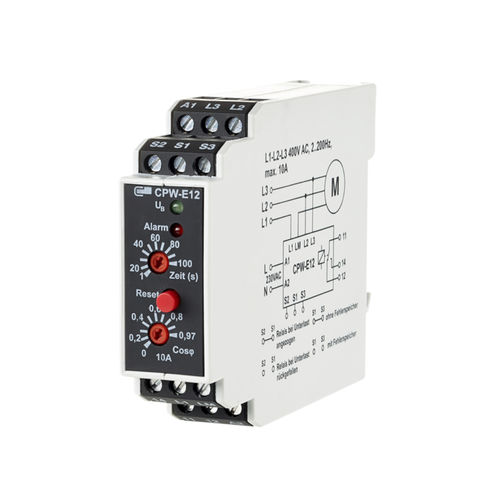

Leistungsfaktor-Überwachungsrelais CPW-E12, 230 V

AC

Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors. Einstellungen der Funktionen über Brücken S1 - S2 - S3: S1 - S2 offen = bei Unterlast Relais rückgefallen, S1 - S2 gebrückt = bei Unterlast Relais angezogen, S1 - S3 offen = mit Fehlerspeicher, S1 - S3 gebrückt = ohne Fehlerspeicher. Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.
