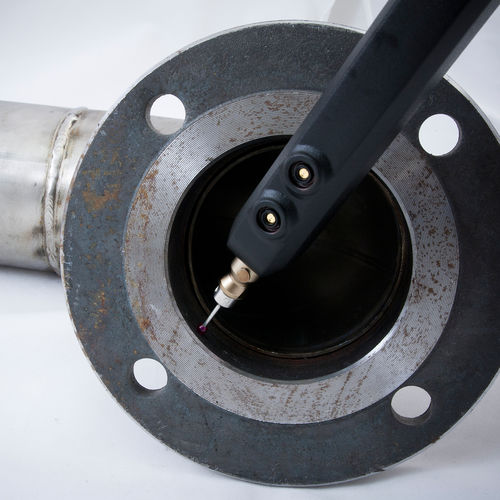

Handbediente Koordinatenmessmaschine Piping Solution

tragbarKanalisationskonzept

MESSROHRE Die Ermittlung von Rohrspezifikationen wie Durchmesser, Mittellinienlänge und Biegewinkel ist für ein Metronor-KMG eine einfache Aufgabe. Für schwer zugängliche Bereiche bietet Metronor verschiedene Längen von Lichtstiften und Sondenverlängerungen an, die während einer Messung leicht ausgetauscht werden können. Unsere Systeme sind in der Lage, Rohre mit einer Länge von mehr als 10 Metern und einem Durchmesser von bis zu 1 m ohne Neupositionierung des Systems zu messen. SOFTWARE Wir stellen Ihnen die richtige Software zur Verfügung, um den Verrohrungsprozess zu beschleunigen. TeZetCAD ist die vollständigste und benutzerfreundlichste Rohrleitungssoftware auf dem Markt. Während des Messvorgangs zeigt TeZetCAD automatisch das gemessene Rohr in einem 3D-Viewer an und berechnet die Biegeparameter. Sobald die Messung abgeschlossen ist, können Sie direkt mit dem virtuellen Modell interagieren. Das Rohr kann dimensionell optimiert, mit einem Mastermodell verglichen und ein Messbericht exportiert werden. ERSTELLEN VON ROHREN WÄHREND DES BETRIEBS Eine weitere Möglichkeit, bei der Metronor eingesetzt werden kann, ist die Erstellung von Rohren, ohne dass eine Zeichnung oder ein CAD-Modell zur Verfügung steht. In einem Schritt kann unser System Rohre in dem gewünschten Bereich erstellen. Sie werden angeleitet, die genauen Start- und Endpositionen der realen Anschlusspunkte zu messen. Dann zeichnen Sie das Rohr, das Sie entwerfen möchten, einfach grob durch die Luft nach, indem Sie den gewünschten Verlauf der Mittellinie von einem Anschluss zum anderen verfolgen - falls gewünscht, durch Rohrhalterungen hindurchgehen und Kollisionen mit anderen Rohren oder Objekten vermeiden. Eine schnelle und elegante Methode, um ein noch nicht vorhandenes Rohr zu entwerfen und es beim ersten Mal perfekt einzupassen.
