Miniband-Stromkabel UL 2651DatenDINMehrdraht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten
- Format
- DIN
- Struktur
- Mehrdraht, Miniband
- Kabelkern
- Kupfer
- Anzahl Leiter
- 10 Leiter
- Isoliermaterial
- mit PVC-Ummantelung
- Farbe der Isolierung
- grau, rot
- Norm
- IEC
- Weitere Eigenschaften
- halogenfrei, gelb
- Nominalspannung
300 V
- Temperatur
Max: 105 °C
(221 °F)Min: -20 °C
(-4 °F)- Kabelschnitt
0,09 mm²
(0 in²)- Länge
1 m, 100 m, 500 m
(3'03" , 328'01" , 1640'05" )
Beschreibung

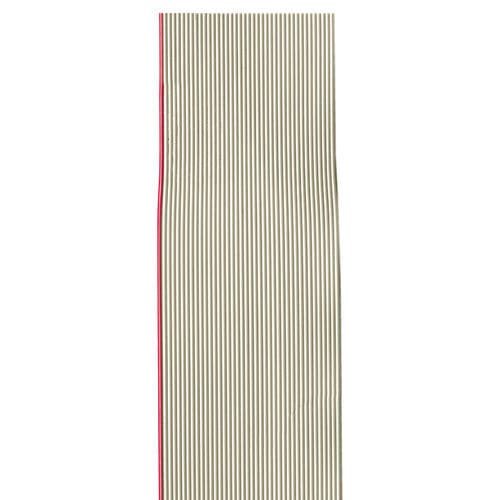

Flachbandleitungen in AWG 28 mit Rastermaß 1,27mm, grau mit roter Randader
Verzinnte Kupferlitzen
7 x 0,127 mm ø = 0,09 mm²
(AWG 28) sind mit
PVC grau
isoliert, eine Randader ist mit PVC-rot gekennzeichnet.
Rastermaß 1,27 ± 0,05 mm
Dicke des Bandes 0,93 ± 0,08 mm
Bandbreite Anzahl der Adern x 1,27 mm
Betriebstemperatur: - 20 bis 105°C
Kältefestigkeit - 30°C
Betriebsspannung max. 300 V
Prüfspannung 2000 V
Leiterwiderstand 240 Ω/km
Isolationswiderstand: ≥ 20 MΩxkm
Kapazität bei 1 kHz:
symmetrisch / unsymmetrisch 38 / 64 pF/m
Relative Ausbreitungsgeschwindigkeit:
symmetrisch / unsymmetrisch 75 / 73 %
Wellenwiderstand:
symmetrisch / unsymmetrisch 160 / 103 Ω
Anzahl Adern: - 9, 10, 12, 14, 16, 20, 24, 26, 34, 37, 40, 50, 60, 64
