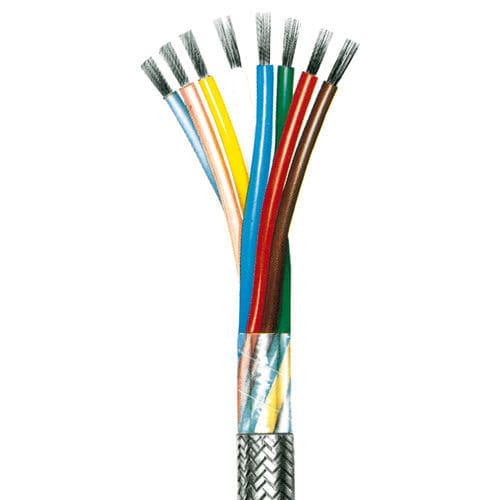

Daten-Stromkabel LIYCY 3x0,14/15

abriebfestgeschirmtLIYCY Typ

Standardsteuerleitungen, flexible, farbige Adern, 0,14mm², geschirmt, PVC-Außenmantel transparent Aufbaudaten Verzinnte feindrähtige Kupferlitze (18 x 0,10 mm) je Ader. Aderisolierung aus thermoplastischem PVC-Kunststoff; Zweitfarbe: abriebfeste Farbringe. Ader-Ø 1,1 mm ± 0,05 mm. Die Adern sind nach der VDE-Vorschrift 0812 gefertigt. 3 bis 50 Adern sind zum Kabel verseilt. Farbfolge der Adern von innen beginnend im Uhrzeigersinn mit der Nr. 1 (weiß). Der Kabelstrang ist mit transparenter Polyesterfolie, ca. 40% überlappend, bedeckt. Es folgt das Abschirmgeflecht aus verzinnten Kupferdrähten, optische Bedeckung ca. 85%. Den Abschluß bildet der transparente Außenmantel aus thermoplastischem PVC-Kunststoff; Wandstärke von 0,6 mm auf 1,0 mm mit der Anzahl der Adern steigend. Die für die Isolierungen verwendeten PVC-Mischungen sind weitgehend öl- und benzinbeständig. Elektrische und thermische Eigenschaften bei 20°C: Leiterwiderstand max. 135 Ω/km Isolationswiderstand ≥ 20 MΩ x km Kapazität bei 1 kHz Ader/Ader, Schirm geerdet 90 pF/m. Je nach Verseilaufbau ergeben sich Kapazitätsabweichungen bis +/- 20%. Betriebsspannung max . 350 Volt; Prüfspannung 2000 Volt (Ader/Ader); 1200 Volt (Ader/Schirm). Belastbarkeit max. 1,5 A (Umgebungs-Temp. 25°). Temperaturbereich - 10°C bis + 80°C (Verarbeitung und Betrieb) - 30°C bis + 80°C (Transport und Lagern) Anzahl Adern: - 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24
