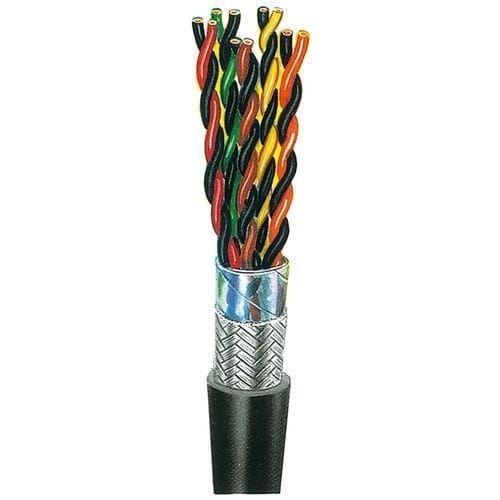

Daten-Stromkabel 1P x AWG 28 C UL

isoliertschwerentflammbargeschirmt

Außendurchmesser: ca. 4,1 mm Steuerleitungen mit 7-drähtiger Litze 0,09mm² (AWG 28), speziell für Schneid-Klemm-Technik (IDC), 1 bis 12 Paare, geschirmt, mit Beilauflitze, Mantel schwarz. Die Leitungen sind UV-resistent. Aufbaudaten Verseilung: Jeweils zwei Adern sind zum Paar verseilt, die Paare sind (beginnend mit den Farben schwarz/braun) im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt. In der Außenlage wird kein Füllmaterial verwendet. Wandstärke der Isolierung 0,25 mm, ø der isolierten Ader 0,9 mm Schlaglänge der Paare: ca. 23 mm Bewicklung und Abschirmung: Die verseilten Paare sind gemeinsam mit einer transparenten Kunststoffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten Kupferdrähten, optische Bedeckung ≥ 85%, abgeschirmt. Zusätzlich ist, in Kontakt mit der Abschirmung , eine Beilauflitze aus verzinnten Kupferdrähten (7 x 0,13 mm ø) enthalten. Außenmantel: Aus Spezial-PVC. Farbe schwarz wie RAL 9005. Keine Drallmarkierungen. Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, wärme- und kältebeständig. Die Wandstärke des Außenmantels: 1-paarig = 0,8 mm, alle anderen 1,0 mm. Temperaturbereich: Wärmebeständig 105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern) Kältebeständig - 10°C Abrollen und Verlegen - 30°C Lagern und Betrieb Elektrische und thermische Eigenschaften: Betriebsspannung 300 Volt, Prüf-Spannung 1500 Volt. Leiterwiderstand (20°C) 210 Ω/km. Isolationswiderstand (20°C) 100 MΩ x km. Betriebskapazität Ader/Ader, Schirm geerdet ca. 72 pF/m. Mechanische Eigenschaften: einmalige Biegung 5 X Außendurchmesser, wiederholte Biegungen 20 X Außendurchmesser.
