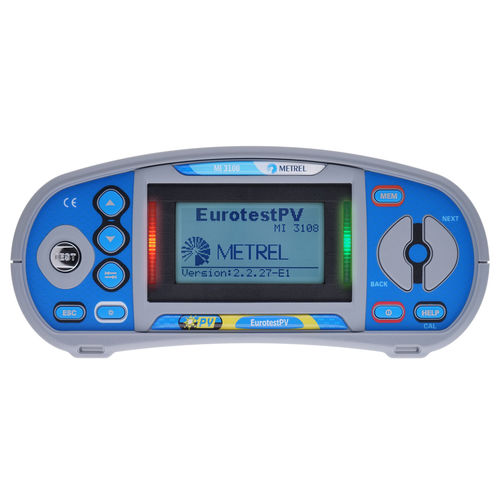

Spannungstester MI 3108 EurotestPV

IsolationRCDSchleifenimpedanz

Das MI 3108 EurotestPV ist ein Messgerät zur kombinierten Prüfung von Photovoltaik-Anlagen und Elektroinstallationen. MESSFUNKTIONEN • Spannung, Strom, Leistung • Leerlaufspannung (Uoc) und Kurzschlussstrom (ISC) • I-U-Kennlinie der PV-Module und -Strings • Einstrahlung • Modultemperatur • Spannung, Strom, Frequenz, Leistung, Leistungsfaktor, Energie, Oberschwingungen • Effizienz des PV-Moduls, Wechselrichter, Berechnung der PV-Anlage WICHTIGSTE FUNKTIONEN • Berechnung der STC- Werte: Die Messwerte für Strom und Spannung werden je nach Umgebungsbedingungen im Vergleich zu den Standardbedingungen neu berechnet, was es ermöglicht, Ergebnisse auch bei unterschiedlichen Prüfbedingungen zu vergleichen • Grafische Darstellung: die I-U-Kennlinie des PV-Moduls oder -Strings wird auf der LCD-Anzeige grafisch dargestellt • Messung der Leistung und des Wirkungsgrads: Für die Gleichstrom- und Wechselstrom-Messungen stehen zwei Spannungs- und zwei Strommesskanäle zur Verfügung • PV-Remote-Einheit: Für gleichzeitige Messungen der Sonneneinstrahlung und der Temperatur des PV-Moduls ist optional eine Remote-Einheit verfügbar • RCD Auto: Das automatische RCD-Prüfverfahren reduziert die Prüfzeit bedeutend • Zs ohne RDC Auslösung: Die Schleifenimpedanzprüfung wird durchgeführt, ohne das RCD auszulösen • Prüfung eines RCDs Typ B: wird unterstützt • Messung des Erdungswiderstands: Das Messgerät unterstützt die Widerstandsprüfung einer Dreileitererdung • Integrierte Sicherungskennlinien: Diese übersichten erlauben eine automatische Bewertung der Leitungs-/Schleifenimpedanzwerte • Überwachung der Echtzeit-Spannung: Diese Funktion ermöglicht die Überwachung aller drei Spannungen in Echtzeit
