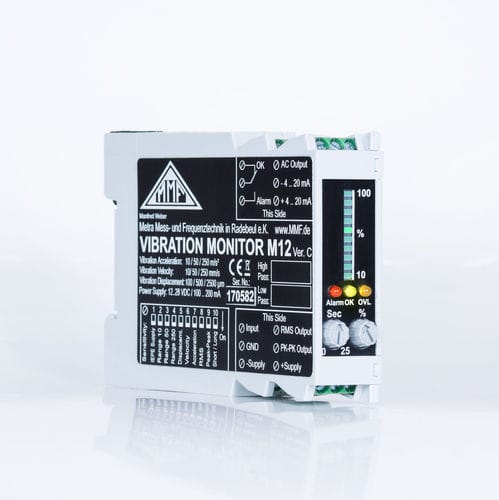

Leistungsüberwachungsgerät M12

StromNiveauSchwingung

Universal-Schwingungsüberwachung Anwendung • Überwachung der Schwinggeschwindigkeit an rotierenden Maschinen nach DIN/ISO 20816-1 (vormals ISO 10816-1) und Hubkolbenmaschinen nach DIN/ISO 10816-6 (VDI 2063) • Überwachung von Lagerschwingungen, z.B. durch Effektivwertmessung, Crestfaktor oder Diagnosekennzahl DK(t) • Gefahrenabschaltung oder Alarmierung bei erhöhten Schwingpegeln, z.B. an Pumpen, Kompressoren, Zentrifugen, Ventilatoren und Rührwerken • Schallpegelüberwachung mit IEPE-kompatiblen Mikrofonen • Qualitätskontrolle Eigenschaften • Sehr flexibel • Überwachung von Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg (Einfach- und Doppelintegration) • Echter Effektivwert und echter Spitze-Spitze-Wert • 3 Messbereiche • Hoch- und Tiefpassfilter als Steckmodule • Relaisausgang mit einstellbarer Ansprechschwelle und einstellbarer Verzögerungszeit zur Vermeidung von Fehlalarmen • Isolierter Stromschleifenausgang (4 .. 20 mA) • Gleichspannungsausgang 0 .. 10 V für Effektivwert und Spitze-Spitze-Wert • AC-Signalausgang zum Anschluss von Analysatoren oder Oszilloskopen, wahlweise gefiltert / integriert oder ungefiltert • LED-Balkenanzeige für Schwingsignal und Alarmschwelle • Einfache Schnappmontage auf 35 mm-DIN-Hutschiene • Anschluss über Schraubklemmen • Eigenüberwachung für Versorgungsspannung und Sensor, Übersteuerungsanzeige • Versorgung mit 12 .. 28 V Gleichspannung • Bei Bestellung mit zugehörigem Beschleunigungsaufnehmer erfolgt eine Werkskalibrierung.
