Spannungskalibrator VC120

SchleifenFrequenzSignal

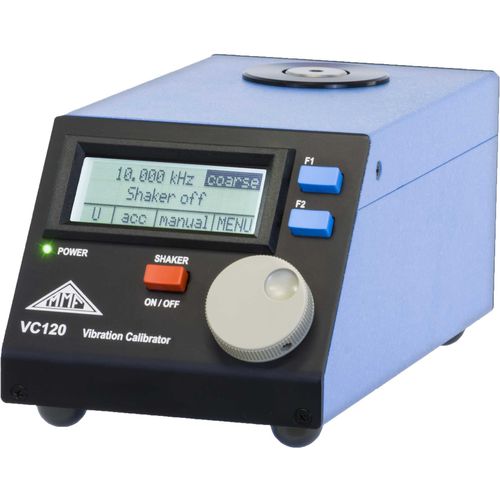

Schwingungskalibriersystem Anwendung • Schnelles und einfaches Kalibrieren sowie Fehlersuche an Schwingungsmesssystemen • Ermittlung von Frequenzgängen Eigenschaften • Vollständiges Kalibriersystem • Lastunabhängiger Schwingpegel von 1 m/s² (effektiv) • Schwingfrequenz von 70 Hz bis 10 kHz • Geeignet für Messobjekte bis 400 g • Integrierter Messkanal für Ladung, IEPE und Spannung • Rückführbar auf PTB-Normal • USB-Schnittstelle für PC-gesteuerte Kalibrierung • Kalibier- und Anzeigesoftware mit Sensordatenbank im Lieferumfang • ASCII-Befehlssatz für Steuerung aus eigenen Anwendungen • Netzgepufferter NiMH-Akku für Labor- und Feldeinsatz • Günstiges Preis- / Leistungsverhältnis Der Kalibrator VC120 ist ein piezoaktorischer Schwingungserreger zur Überprüfung und Kalibrierung von Sensoren und Messsystemen für Beschleunigung, Schwinggeschwindigkeit und Schwingweg. Durch die frei wählbare Schwingfrequenz ist eine optimale Kalibrierung im charakteristischen Frequenzbereich Ihrer Messkette möglich. Ferner kann der Frequenzgang einer Messanordnung bestimmt werden. Mittels eines integrierten Referenzaufnehmers wird der Schwingpegel fortwährend erfasst und auf einen Sollwert konstant gehalten. Dabei wird das Schwingsignal mittels FFT analysiert und enthaltene Verzerrungen durch das bei Metra entwickelte ACHD Verfahren eliminiert.
