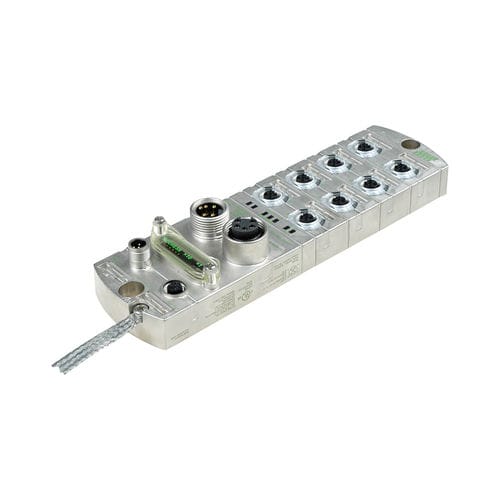

Der Profibus-DP IP 67 ist ein robuster metallischer Slave, der flexibel an Ausgänge und Magnetventile und/oder Eingänge angeschlossen werden kann.
Jeder Stecker kann frei verwendet werden für
- 1 Ausgang + 1 Diagnoseeingang
- 2 Ausgänge
- 1 Ausgang + 1 Eingang
- 2 Eingänge
- 1 Eingang + 1 Diagnose lnp "X
Jeder Slave kann insgesamt 16 Signale verarbeiten, die jeweils einer der oben genannten Kombinationen entsprechen.
Die Diagnose liefert Informationen über die Art und den Ort des Fehlers eines jeden Kanals mit:
- Deaktivierung der "betroffenen" Koppelstelle und nicht des gesamten Moduls;
- Signal an das Steuergerät;
- Anzeige mit lokalen LEDs.
Es kann ein einzelner Slave oder eine Insel von Magnetventilen komplett mit Slave und Anschlüssen bestellt werden. Der Katalog zeigt die Ventilinseln 1 /8* und 1 /A' der Serie 70 sowie die Ventilinseln IS05599, Größe 1 und Größe 2.
---
