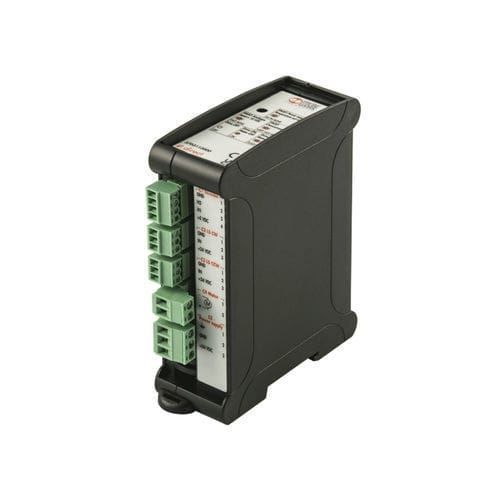

Digitaler DC-Stromrichter e.direct

Motor

Mit dem e.direct drive für Gleichstrommotoren kann ein 24VDC-Motor einfach gesteuert und betrieben werden. Die Elektronikplatine ist in einem Kunststoffgehäuse untergebracht, das für die Montage auf einer DIN-Schiene ausgelegt ist.Bei Aktivierung der Eingänge "CW" und "CCW" beginnt der Motor abwechselnd im und gegen den Uhrzeigersinn zu laufen.Zwei digitale Sensoreingänge sind vorhanden, um die Motordrehung bei Aktivierung zu stoppen.Die beiden Stoppsignale stehen als Ausgänge für den möglichen Anschluss an eine SPS zur Verfügung.Bei Aktivierung sind zwei digitale Sensoreingänge vorhanden, um die Motordrehung zu stoppen. Die beiden Stoppsignale stehen als Ausgänge für einen möglichen Anschluss an eine SPS zur Verfügung.Beim Beschleunigen und Bremsen verhindert der Antrieb eine mechanische Beanspruchung des Motors und eine übermäßige Energierückspeisung.Das Abbremsen erfolgt dynamisch, wobei die Drehung sofort gestoppt wird, um einen unerwünschten Nachlauf zu vermeiden.Die Drehzahl kann lokal über den auf der Karte installierten Multiturn-Trimmer oder ferngesteuert, auch kontinuierlich, über den Analogeingang variiert werden.Die Platine ist mit 2 Encodereingängen für Hall-Sensoren vom Typ NPN und 5VDC Stromversorgung ausgestattet, die auf zwei 24VDC Encoderausgänge zurückgeführt werden, welche die von den Hall-Sensoren kommenden Signale an die SPS-Eingänge vom Typ OPEN DRAIN - PNP 24VDC anpassen.Der maximale Strom, der dem Motor zugeführt werden kann, kann über zwei DIP-Schalter zwischen 1A, 2A, 3,5A und 5A variieren.Wenn die Platine nicht mit Strom versorgt wird und der Motor steht, werden die Motorphasen kurzgeschlossen, um das Bremsmoment zu erhöhen.
