Betriebenes Ventil RV-FLUID series

mit AbsperrklappepneumatischSteuerung

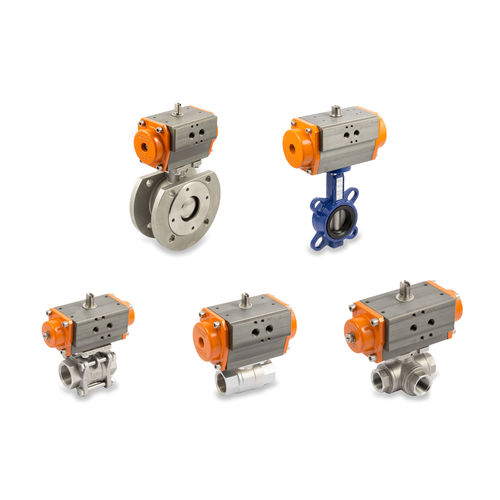

Die Ventile der Serie RV-FLUID bestehen aus einem pneumatischen Drehantrieb der Serie R4, der einen Kugelhahn oder eine Klappe steuert. Kugelhähne gibt es in der 2- und 3-Wege-Ausführung, mit vernickeltem Messing- oder Edelstahlgehäuse. Die Absperrklappen sind mit einem lackierten Gussgehäuse und einer vernickelten Gusslinse erhältlich. Der Stellantrieb ist ein Zahnstangenantrieb mit einem harteloxierten Aluminiumgehäuse und pulverbeschichteten Köpfen. Er ist in einfach- oder doppeltwirkender Ausführung erhältlich und ermöglicht eine Drehung des Ventils um 90 Grad mit Endschaltereinstellung an beiden Enden. Der Betrieb erfolgt über Ritzel und Zahnstange, eine Technologie, die sich durch eine konstante Drehmomentzufuhr während der gesamten Drehung auszeichnet. Das Steuerventil kann entweder über die NAMUR-Schnittstelle VDI\VDE-3845 direkt am Stellantrieb oder über die Gewindeanschlüsse am Gehäuse ferngesteuert werden; ein spezielles Zubehör (Schaltkasten) kann am Stellantrieb installiert werden, um die Positionen der Endschalter zu erfassen.
