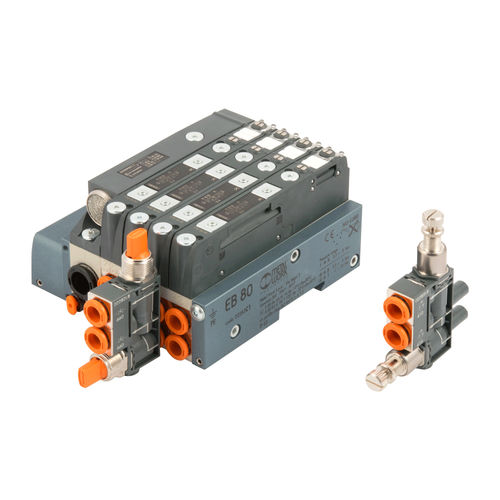

Kontrollmodul EB80

Das Multifunktionsmodul ist eine wichtige Erweiterung der Möglichkeiten, die die EB 80-Systeme bieten, um die Leistung der von einzelnen Magnetventilen gesteuerten Aktoren zu verwalten. Es kann für jeden Anschluss den Druck und die Durchflussmenge regeln, eine manuelle Sektionierung vornehmen, das Vorhandensein von Druckluft anzeigen und vieles mehr. Entsprechend der modularen Konfiguration des EB 80 ist das Multifunktionsmodul so konzipiert, dass es ein Höchstmaß an Flexibilität gewährleistet: Es kann jederzeit installiert werden; die am Anschluss 2 angeschlossene Funktion kann von der am Anschluss 4 angeschlossenen Funktion abweichen (z.B. Regelung des Drucks am Ausgang 2 und des Luftdurchflusses am Anschluss 4); die Module können hintereinander montiert werden; die Kartuschenverschraubungen für die Leitungen sind jederzeit austauschbar und entsprechen denen der EB 80-Ventilunterteile. Da die Lufteingangsrohre einen Ø 8 mm haben, muss das Multifunktionsmodul mit Patronen für Fittings Ø 8 in die EB 80-Sockel eingesetzt werden; wenn aber der Sockel, an den Sie anschließen möchten, eine Patrone mit einem anderen Durchmesser hat, müssen Sie nur ein Multifunktionsfitting mit Patronen Ø 8 kaufen und die des Sockels durch die des Moduls ersetzen. Der Code und das pneumatische Schema sind auf dem Technopolymerkörper per Laser geätzt.
