Pneumatisches Ventil Basic series
ModularAluminiumKunststoff

Pneumatisches Ventil - Basic series - METAL WORK - Modular / Aluminium / Kunststoff
Pneumatisches Ventil - Basic series - METAL WORK - Modular / Aluminium / Kunststoff
Pneumatisches Ventil - Basic series - METAL WORK - Modular / Aluminium / Kunststoff - Bild - 2
Pneumatisches Ventil - Basic series - METAL WORK - Modular / Aluminium / Kunststoff - Bild - 3
Pneumatisches Ventil - Basic series - METAL WORK - Modular / Aluminium / Kunststoff - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
pneumatisch
Korpus
Modular, Aluminium, Kunststoff, anodisiertes Aluminium
Anzahl Wege
3/2-Wege, 5/2-Wege
Weitere Eigenschaften
normally closed, bistabil
DN

0,125 in, 0,25 in

Druck

Min: 1 bar
(14,5 psi)

Max: 10 bar
(145 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 60 °C
(140 °F)

Durchsatz

400 l/min, 550 l/min, 750 l/min, 1.100 l/min
(105,67 us gal/min, 145,29 us gal/min, 198,13 us gal/min, 290,59 us gal/min)

Beschreibung

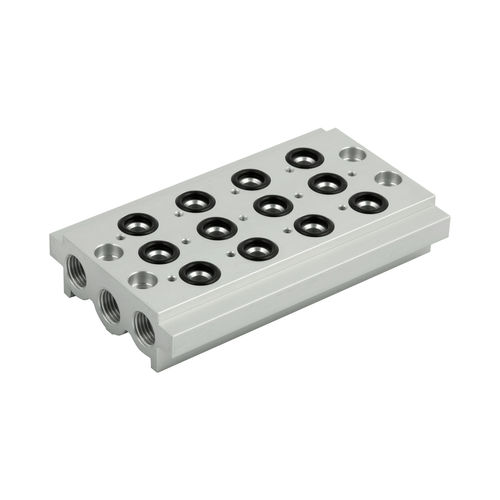

Die Ventile der BASIC-Serie sind eine numerisch reduzierte Auswahl einiger Typen der am häufigsten verwendeten Magnetventile. Sie sind in den Größen 1/8" und 1/4" und in den Ausführungen 3/2 monostabil, 5/2 monostabil und 5/2 bistabil erhältlich. Einige Produktionsprozesse wurden vereinfacht, ohne die Produktqualität und Leistung zu beeinträchtigen. Das Gehäuse besteht aus eloxiertem Aluminium (ohne Lackierung) und die Bedienelemente sind aus dunkelgrauem Technopolymer. Die BASIC-Ventile können mit Zubehörteilen anderer Ventilfamilien zusammengebaut werden, insbesondere mit 22-mm-Spulen, einer 8-mm-Bohrung und entsprechenden Anschlüssen, modularen Sockeln und den Mehrpositionsanschlüssen der Ventile der Serie 70.

---
