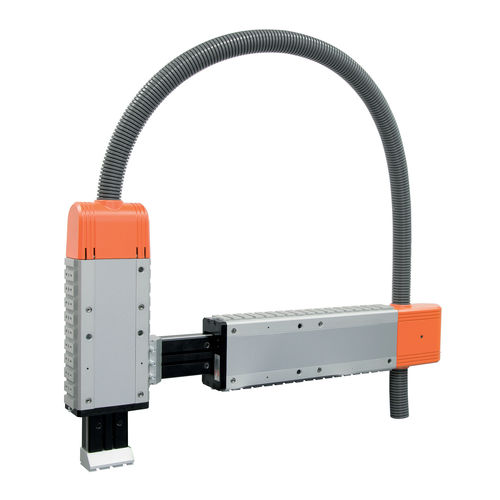

Druckluft-Lineareinheit LEPK series

Präzisionvertikalhorizontal

Die LEPK-Lineareinheiten sind für die horizontale oder vertikale Montage ausgelegt. Sie werden von einem ISO 6432-Pneumatikzylinder angetrieben, der leicht entfernt werden kann, wenn er ersetzt werden muss. Die gehärteten Präzisionsrundstäbe, die in das vom Körper umschlossene Rechteckprofil eingearbeitet sind, bilden zusammen mit den einstellbaren Rollen ein zuverlässiges, spielfreies Führungssystem. Der Hub wird durch mechanische Anschläge begrenzt, die mit einer Feineinstellvorrichtung und hydraulischen Stoßdämpfern versehen sind. Eine LED, die durch die im Gehäuse vorgesehenen Öffnungen sichtbar ist, zeigt den Schaltzustand an. Die Endpositionen werden durch induktive Sensoren (im Lieferumfang enthalten) gesteuert. Die Frontplatte wird mit V-Lock-Anschlüssen geliefert. Auf beiden Seiten des Gehäuses sind Schwalbenschwanzführungen für den Anschluss des V-Lock- oder QS-Systems vorgesehen. Der Bereich des Körpers, in dem die Quernuten für die Verbindung mit Befestigungselementen vom Typ K hergestellt werden sollen, kann bei der Bestellung angegeben werden. Die gekapselte Konstruktion gewährleistet die Beseitigung aller Gefahrenpunkte und einen erhöhten geräuscharmen Betrieb. Die Lineareinheiten sind in zwei Versionen erhältlich - Version A wird mit einer eingefahrenen und einer einstellbaren ausgefahrenen Position geliefert - Version B ist so konzipiert, dass eine zweite, zusätzlich einstellbare Ausfahrposition erreicht wird. Die LEPK-Einheiten für die vertikale Montage können mit einer Rückholfeder zum Ausgleich der Gewichte ausgestattet werden. Bei einem Notfall oder Druckabfall wird der Vertikalschlitten automatisch in die obere Endstellung (Schlitten vollständig eingefahren) gezogen. Für die geordnete Anordnung von Kabeln und Rohren kann ein Schlauchrohr bestellt werden.
