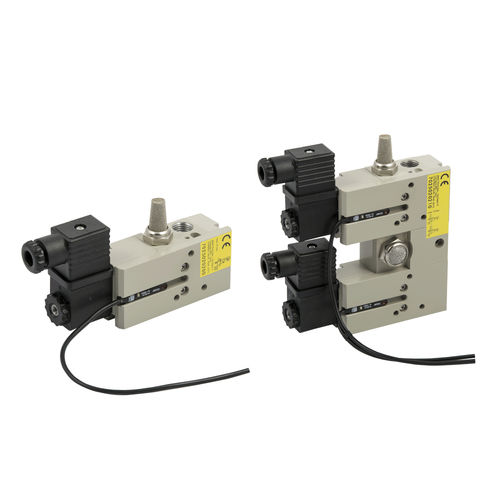

Pneumatik-Wegeventil / Schieber 70 SAFE AIR® series
pneumatisch gesteuert3/2-Wege

Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 2
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 3
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 4
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 5
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 6
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 7
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 8
Pneumatik-Wegeventil / Schieber - 70 SAFE AIR® series - METAL WORK - pneumatisch gesteuert / 3/2-Wege - Bild - 9
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schieber
Steuerung
pneumatisch gesteuert
Öffnungen / Positionen
3/2-Wege
Druck

Max: 10 bar
(145,04 psi)

Min: 0 bar
(0 psi)

Durchsatz

Max: 2.200 l/min
(581,2 us gal/min)

Min: 390 l/min
(103 us gal/min)

Beschreibung

Ausgehend von den robusten und zuverlässigen Ventilen der Serie 70 haben wir einige besondere Merkmale hinzugefügt, wie z.B. das Vorhandensein eines Diagnosesystems für den Ventilstatus und die Schaffung eines doppelten Kommunikationskanals, der die Redundanz der Architektur garantiert. Die einfachste Version wird durch ein pneumatisch betätigtes monostabiles 3/2-Ventil erreicht. Es ist bekannt, dass bei diesem Ventiltyp im Ruhezustand (Spule entregt) der Anschluss 1 nicht mit dem nachgeschalteten Pneumatikkreis verbunden ist und der Anschluss 2 auf Entlastung steht; bei Betätigung des Ventils (Spule erregt) ist der Anschluss 1 mit dem Anschluss 2 verbunden. Wenn die Spule wieder entregt wird, wird das Ventil durch eine Feder, die den Kolben in die Ausgangsstellung zurückführt, in den Leerlaufzustand zurückgeführt (und somit der Anschluss 2 entlastet).

---

VIDEO

Kataloge

HAUPTKATALOG
HAUPTKATALOG
1448 Seiten
Kompakt Katalog
Kompakt Katalog
224 Seiten
