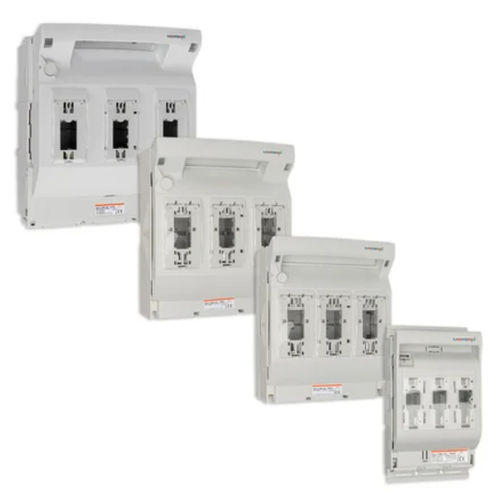

Sicherungslasttrennschalter MULTIBLOC® series

3-poligACmodular

TECHNISCHE NORMEN • nach IEC/EN 60 947-3. Für NH-Sicherungs-Einsätze Größe 1 und 2 nach IEC/EN 60 269, VDE 0636. Das MULTIBLOC Produktprogramm bietet NH Sicherungs-Lasttrennschalter für 800V AC Anwendungen. Die Produktpalette umfasst Größe 1 (1.ST8) und Größe 2 (2.ST8) Multibloc-Geräte und erfüllt die besonderen Anforderungen für PV-Stringwechselrichter mit einer Bemessungsspannung von 800V AC. Sie sind für die Grundplattenmontage entwickelt und in dreipoliger Ausführung verfügbar. MULTIBLOC Größe 1 und 2 sind für NH-Sicherungseinsätze entsprechend IEC/EN 60269, VDE 0636 Größe 1 und 2, 160 A und 250 A ausgelegt. MULTIBLOC ermöglicht dem Anwender einen schnellen und einfachen Einbau sowie hohe Sicherheit bei Einbau und Wartung. • Berührungsschutz IP20 - auch bei Durchgangsmessung des NH-Sicherungs-Einsatzes • Parkstellung des Schaltdeckels, auch mit eingesetzten NH-Sicherungs-Einsätzen • Modulares System der Abdeckung • - Abdeckung für Kabelschuhe oder Klemme beliebig erweiterbar • Leitungsanschlussvarianten: • Schraube, Bolzen, Schellenklemme, für V-Anschluss optional erweiterbar • Verriegelung und Plombierung des Schaltdeckels - optional • Meldeschalter für Schalterstellung - optional • Montage auf DIN-Tragschienen lt. EN 60 715 - optional • Sicheres Schalten unter Last nach IEC 60947-3
