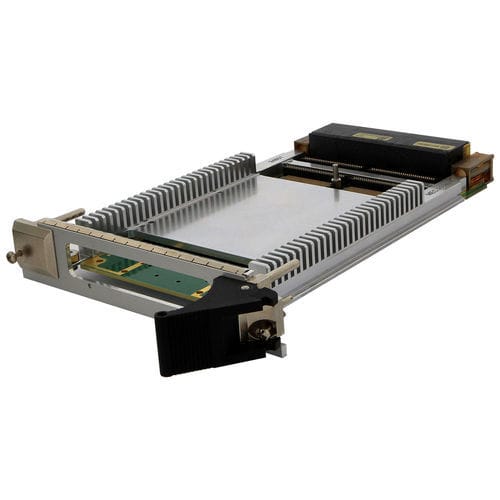

Trägerkarte / PMC VME 3U CB3P-6231

Das CB3P-6231 ist ein 3U OpenVPX™ PCIe® Switch PMC/XMC Carrier Board (VITA 46.9) zur Verwendung mit dem Mercury ROCK-2 Subsystem. Der CB3P-6231 Träger bietet PCIe Gen1/Gen2/Gen3 Lane Switching-Fähigkeit zwischen PMC- oder XMC-Anschlüssen und der Backplane. Der CB3P-6231 wurde mit BuiltSAFE™-Technologien entwickelt und ist in handelsüblichen luftgekühlten und robusten konduktionsgekühlten Konfigurationen erhältlich, um die Anforderungen von Labor- und Feldanwendungen zu erfüllen. Geringeres Risiko von Fehlfunktionen und Einsparung von Ressourcen Die bewährten 3U-Avionikmodule von Mercury beschleunigen sicherheitskritische Anwendungen wie AI Machine Vision und Augmented Reality, beschleunigen den Zertifizierungsprozess, sparen Flugzeugressourcen und verkürzen die Zeit bis zur Markteinführung von Subsystemen. Hauptmerkmale 1x XMC-Steckplatz und 1x PMC-Steckplatz 1x PCIe-Schalter, 32 Lanes Konfigurierbarer PCIe-Upstream-Anschluss Handelsübliches luftgekühltes und robustes konduktionsgekühltes Gehäuse Robuste, 7 W Leistungsaufnahme DO-254 und DO-178 Artefakte Sicherheitszertifizierungsdienste und Unterstützung Spezifikationen Eingabe/Ausgabe Zugriff auf XMC-J6 E/A an VPX-P2 gemäß 46.9 P2w1-X24s+X8d+X12d Zugriff auf alle I PMC-J4 E/A zu VPX-P2 konform mit VITA 46.9 P2w1-P64s Schalter/Bridges 1x PCIe Gen1/Gen2/Gen3-Switch, 32-Spuren 1x PCIe x4 zu PCI/PCI-X Brücke High-Speed-Links/Verbindungen 4x PCIe x4 auf OpenVPX-Anschluss (B2) 1x PCIx4 an XMC-J5 1x PCIe x4 auf PCIe zu PCI Brücke (für PMC) Standorte (1) 1x XMC-Standort 1x PMC-Standort
