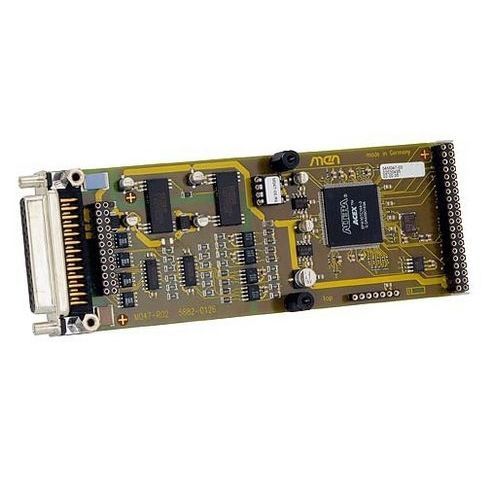

E/A-Karte / Serie M47

4 KanälecPCIVME

Die Mezzanine-Karte M47 ist ein Serial Synchronous Interface M-Modul zum Anschluss von bis zu vier Sensoren an optisch isolierte SSI-Ausgänge. Serielle synchrone Schnittstellen werden üblicherweise für viele Arten von Sensoren wie z.B. Drehgeber verwendet. Die Verbindung zu den Sensoren erfolgt über zwei Signale - einen Sendetakt und ein Empfangsdatensignal. Die gesamte Kommunikation und Signaldekodierung wird in einem FPGA durchgeführt. Gray- und Binärdekodierung, die Baudrate und die Wortlänge sind für jeden einzelnen Kanal programmierbar. Der aktuelle Wert kann jederzeit aus dem DPR ausgelesen werden. Darüber hinaus verfügt der M47 über eine Zeilenumbrucherkennung. Der M47 basiert auf dem ANSI-Mezzanine-Standard M-Module. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. FEATURES 4-Kanal 32-Bit SSI Serielle synchrone Schnittstelle RS422A-Schnittstelle Automatische Kommunikation RAM-ähnliche Doppelpuffer-Benutzerschnittstelle Gray/Binär-Dekodierung für jeden Kanal Erkennung von Zeilenumbrüchen Absolutwert-Dateneingang Externe Baudrate möglich Optische Isolation für jeden Kanal -ausführungen für 40 °C bis +85 °C
