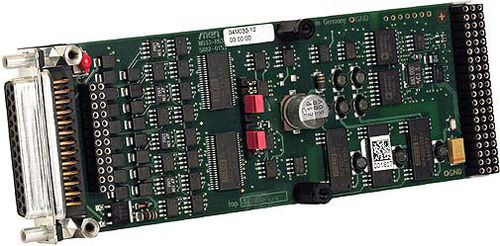

Analoge E/A-Karte M33

cPCIVMEStandard

Die Mezzanine-Karte M33 ist ein hochflexibles M-Modul für analoge Ausgangssignale. Die isolierten Versorgungsspannungen können durch einen on-board DC/DC-Wandler erzeugt werden. Der Ausgangsspannungsbereich kann für jeden Kanal per Software auf 0 V bis 10 V, -5 V bis +5 V oder -10 V bis +10 V eingestellt werden. Darüber hinaus können die Stromausgänge mit 0 mA bis 20 mA oder 4 mA bis 20 mA verwendet werden. Die Ausgangslast wird auf Masse gelegt. Achtung! Bei 8 Stromausgängen ist eine externe Versorgung erforderlich! Das M33 basiert auf dem M-Modul ANSI Mezzanine Standard. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. MERKMALE 8 Strom- oder Spannungsausgänge 12 Bit Auflösung 10 µs Erfassungs-/Konvertierungszeit Gleichzeitige Kanalaktualisierung Optische Isolierung -ausführungen für 40 °C bis +85 °C
