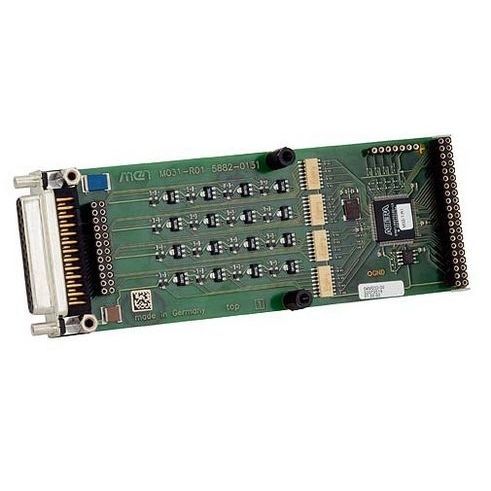

Digitale E/A-Karte M31

16 DigitaleingängecPCIVME

Die Mezzanine-Karte M31 ist ein 16-Bit-Digitaleingangs-M-Modul mit Latching-Fähigkeiten für industrielle Anwendungen. Die Eingänge sind optisch isoliert mit einer hohen Isolationsspannung von 500 V DC. Eine Strombegrenzung für jeden Eingang garantiert einen weiten Eingangsspannungsbereich von 0 V bis 155 V. Jede Eingangssignalflanke erzeugt einen maskierbaren Interrupt für jeden Kanal. Die Signale von mechanischen Schaltern werden durch eine digitale Schaltung mit einer präzisen Entprellzeit von 300 ns bis 14 ms entprellt. High-Side-Schaltung Der M31 hat seine Eingangslast auf Masse, was bedeutet, dass das Schalten eines Eingangs auf Versorgungsspannung den entsprechenden Optokoppler aktiviert. Basierend auf dem ANSI-Standard Das M31 basiert auf dem ANSI-Mezzanine-Standard für M-Module. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. Zuverlässig und robust Das M31 kann in einem Temperaturbereich von -40 °C bis +85 °C betrieben werden. Die Karte widersteht Stößen und Vibrationen und arbeitet zuverlässig. MERKMALE 16 Eingänge 0 V bis 155 V Konstantstrom-Eingänge Entprellungsschaltung Interrupt-Erzeugung Last auf Masse Optische Isolierung -40 °C bis +85 °C
