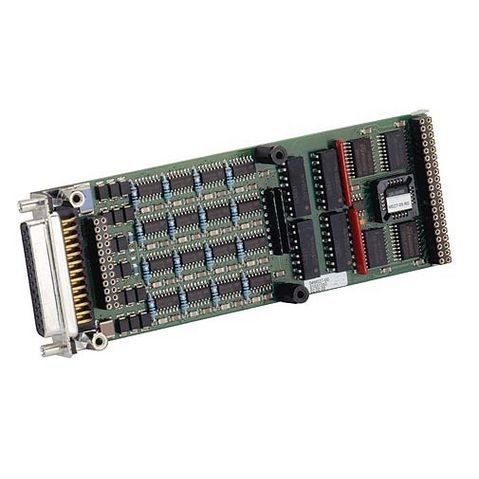

E/A-Karte / 16 Digitalausgänge M27

cPCIVMEStrom

Die Mezzanine-Karte M27 mit ihren Open-Collector-Ausgängen kann in Prozess-E/A-Anwendungen eingesetzt werden (vgl. M28 mit Open-Emitter-Ausgängen). Bei Strömen über 500mA sorgt ein intelligenter Leistungsschalter dafür, dass der jeweilige Transistor abgeschaltet wird. Das M-Modul ist mit Suppressordioden zum Schutz vor Überspannungen durch induktive Lasten ausgestattet. Die Ausgangsregister können zurückgelesen werden. Das M27 basiert auf dem M-Module ANSI Mezzanine Standard. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. MERKMALE 16 Ausgänge 8 V bis 36 V 500 mA Ausgangsstrom pro Kanal Thermischer Schutz und Kurzschlussschutz Belastung der Versorgungsspannung Optische Isolierung
