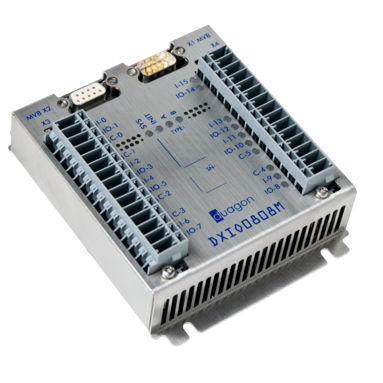

Digitales E/A-Modul DXIO0808M

8 Eingänge8 DigitaleingängeFPGA

Die DXIO0808M ist eine Remote-I/O mit 8 digitalen Eingängen und 8 kombinierten Ein-/Ausgängen, die über eine MVB-Schnittstelle gesteuert wird. Die kombinierten Ein- und Ausgänge werden per Software konfiguriert und können als I/O-Rücklesung verwendet werden. Alle E/A-Kanäle können als PWM (Ausgang) oder als Frequenz- oder Ereigniszähler (Eingang) konfiguriert werden. Sie sind von der internen Logik und der MVB-Schnittstelle galvanisch getrennt. Zusätzlich bietet das E/A-Modul 6 CODE-Eingänge, die zur Erzeugung eines Index verwendet werden, der eine geografische Adressierung durch die Anwendung ermöglicht. Das DXIO0808M bietet eine redundante, galvanisch getrennte Schnittstelle mit den Leitungen A und B. Als physikalische Schichten können EMD oder ESD+ gewählt werden. der MVB-Controller von duagon ist in einem FPGA implementiert und unterstützt alle 4096 Prozessdatenports. Ein zusätzlicher 32-Bit-Softprozessor verwaltet den kompletten Meldungsdatenstapel mit einer einfach zu bedienenden Schnittstelle. Der optionale Busadministrator verwaltet das gesamte MVB-Netzwerk und kann mit dem duagon-eigenen Netzwerk-Tool konfiguriert werden. Die Anwendung, die auf der DXIO0808M läuft, wird in der Regel vom Kunden selbst entwickelt. duagon stellt eine Build-Umgebung einschließlich der Entwicklungsbibliothek zur Verfügung, die für die Implementierung jeder kundenspezifischen Anwendung erforderlich ist. Die Entwicklungsbibliothek wird von einer einfachen Demo-Anwendung begleitet. Auf Wunsch bietet duagon die Applikationsentwicklung als Ingenieurdienstleistung an. Bitte kontaktieren Sie duagon für weitere Informationen zu den Möglichkeiten. Die DXIO0808M kann direkt aus einer Batterie gespeist werden und unterstützt Spannungsbereiche von 24 Vdc bis 110 Vdc. Das Gerät ist für den Einsatz in rauen Umgebungen konzipiert und entspricht der Norm EN 50155:
