Digitale E/A-Karte M32

16 DigitaleingängecPCIVME

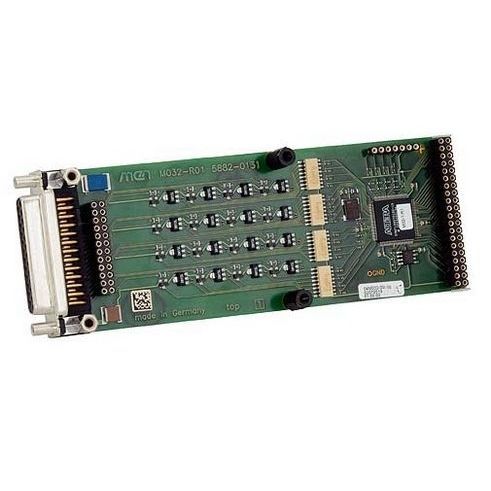

Die Mezzanine-Karte M32 ist ein 16-Bit-Digitaleingangs-M-Modul mit Latching-Fähigkeiten für industrielle Anwendungen. Die Eingänge sind optisch isoliert mit einer hohen Isolationsspannung von 500 V DC. Eine Strombegrenzung für jeden Eingang garantiert einen weiten Eingangsspannungsbereich von 0 V bis 155 V. Jede Eingangssignalflanke erzeugt einen maskierbaren Interrupt für jeden Kanal. Die Signale mechanischer Schalter werden durch eine digitale Schaltung mit einer präzisen Entprellzeit von 300 ns bis 14 ms entprellt. Low-Side-Schaltung Der M32 hat seine Eingangslast auf der Versorgungsspannung, was bedeutet, dass das Schalten eines Eingangs auf Masse den entsprechenden Optokoppler aktiviert. Basierend auf ANSI Standard Der M32 basiert auf dem ANSI-Mezzanine-Standard für M-Module. Es kann als I/O-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. Zuverlässig und robust Das M32 kann in einem Temperaturbereich von -40 °C bis +85 °C betrieben werden. Die Karte widersteht Stößen und Vibrationen und arbeitet zuverlässig. MERKMALE 16 Eingänge 0 V bis 155 V Konstantstrom-Eingänge Entprellungsschaltung Interrupt-Erzeugung Belastung der Versorgungsspannung Optische Isolierung
