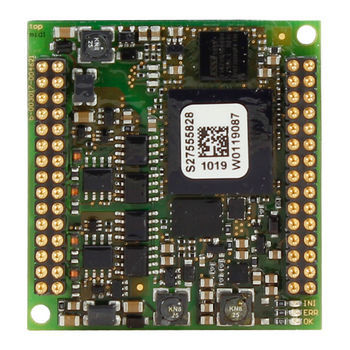

FPGA-Schnittstellenkarte D013

SerieIndustrie

Der D013 ist eine Mehrzweck-MVB-Schnittstelle mit einer kleinen Grundfläche von 48 x 50 mm. Es handelt sich um einen voll ausgestatteten MVB-Kommunikationschip mit allen Funktionen der MVB-Architektur wie Prozess- und Meldungsdaten, Busadministrator und EMD oder ESD+. der duagon-eigene MVB-Controller ist in einem FPGA implementiert und unterstützt alle 4096 Prozessdaten-Ports. Ein zusätzlicher 32-Bit-Softcore verwaltet den kompletten Message Data Stack mit einer einfach zu bedienenden Schnittstelle. Der D013 ist in zwei Konfigurationen erhältlich: MDFULL: passives MVB-Interface mit dem MVB-Controller von duagon SERVER: aktives MVB-Interface mit dem Message Data Real Time Protocol-Stack (MD RTP). Dieser Ansatz minimiert die CPU-Anforderungen des Host-Systems, da der größte Teil der Kommunikationssoftware auf der duagon-Schnittstelle läuft Der optional erhältliche Bus Administrator verwaltet das gesamte MVB-Netzwerk und kann mit dem duagon-eigenen Netzwerk-Tool konfiguriert werden. Das D013 erfüllt die TCN-Norm IEC 61375 bis zur Klasse 4. Es ist für den rauen Traktionsbereich konzipiert und entspricht den Normen EN 50121, EN 50155 und EN 61373, z.B. durch: -40 bis +85°C Betriebstemperatur Beschichtung gegen Feuchtigkeit Erhöhte EMI- und Vibrationsfestigkeit MERKMALE Integrierte MVB-Leitungstransceiver (einschließlich galvanischer Isolierung) Konfigurierbar für den Betrieb im parallelen oder seriellen 8-Bit-Modus (UART) Das D013 kann entweder gelötet, gesteckt oder in die Grundplatine eingepresst werden (Einpressoption) Das Modul ist mit den physikalischen MVB-Schichten EMD und ESD+ kompatibel MVB-Bus-Administrator-Funktionalität als Option erhältlich Das D013 entspricht den Normen EN50121, EN50155, EN 61373 und IEC61375,
