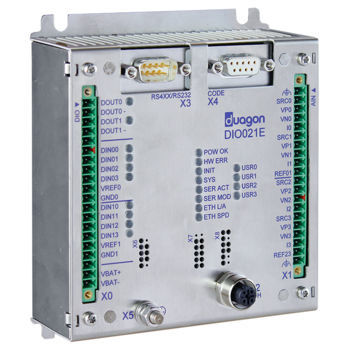

Digitales E/A-Modul DIO021E

analogEthernetSerie

Der DIO021E ist ein Remote I/O mit 8 digitalen Eingängen, 2 digitalen Ausgängen und 4 analogen Eingängen, der über eine Ethernet-Schnittstelle gesteuert wird. Alle digitalen Eingänge können als PWM oder Ereigniszähler verwendet werden. Die beiden digitalen Ausgänge sind isoliert und ermöglichen einen bidirektionalen Stromfluss. Die analogen Eingänge können für Spannung (±10 V), Strom (±20 mA) oder Widerstandsmessungen (10Ω...5kΩ) verwendet werden. Alle E/A-Kanäle, digital und analog, sind von der internen Logik und der Ethernet-Schnittstelle galvanisch getrennt. Zusätzlich bietet das E/A-Modul eine serielle Schnittstelle (RS232/422/485), einen Wartungsport für den Zugriff auf die Kommandozeilenschnittstelle, einen Erweiterungsport für I2C-, SPI- und 1-Wire-Kommunikation sowie 7 CODE-Eingänge. Über die CODE-Eingänge kann ein Index erzeugt werden, der eine geografische Adressierung durch die Anwendung ermöglicht. Der integrierte Ethernet-Controller, der von duagon entwickelt wurde, zeichnet sich durch Hardware-Priorisierung und sehr geringen Jitter aus. Die Ethernet-Schnittstelle unterstützt verschiedene Echtzeit-Kommunikationsstacks, z.B. EtherNet/IP - CIP, IPTCom oder TRDP. Die Echtzeitprotokolle basieren auf dem duagon-eigenen UDP-Stack und ermöglichen eine Priorisierung der Prozessdaten, um die Latenzzeit der Nachrichten zu verringern. Darüber hinaus ist die Ethernet-Schnittstelle konform zu IEEE 802.3 und unterstützt Autonegotiation, Auto-MDI-X sowie Halb- und Vollduplex. Der DIO021E bietet ein sicheres Web-Frontend (HTTPS), das für Diagnosezwecke und zum Hochladen und Ausführen von Firmware-Updates genutzt werden kann. Die Anwendungen, die auf dem DIO021E laufen, werden in der Regel vom Kunden selbst entwickelt. duagon stellt eine Build-Umgebung einschließlich der Entwicklungsbibliothek zur Verfügung, die für die Implementierung jeder kundenspezifischen Anwendung erforderlich ist.
