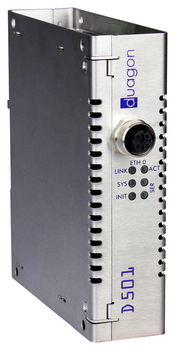

Gateway für Kommunikation D501

EthernetRS232DIN-Schiene

Das D501 ist ein einfach zu konfigurierendes Ethernet-zu-RS232-Gateway. Es bietet bis zu zwei RS232 Schnittstellen (SER0 / SER1) sowie zwei 10/100 Mb/s Ethernet Schnittstellen (ETH0 / ETH1). Die Ethernet-Anschlüsse entsprechen der IEC 61076-2-101 (D-kodiert; Buchse). Die Ethernet-Schnittstellen entsprechen IEEE 802.3 und unterstützen 10BASE-T oder 100BASE-TX, Vollduplex-Modus, Auto-Negotiation und Auto-MDI-X. Darüber hinaus unterstützt die interne Logik die Norm IEC 61375-3-4 "Ethernet auf Triebfahrzeugen". Die optionale zweite Ethernet-Schnittstelle ETH1 ist als redundanter oder als separater Kanal für Ferndiagnose- und Wartungszwecke vorgesehen. die Gateways von duagon sind in zwei Varianten erhältlich - als Plattform zum Aufbau einer kundenspezifischen Anwendung oder als Gateway mit einer standardmäßig konfigurierbaren Gateway-Applikation. Die Plattform-Variante wird von einer Entwicklungsbibliothek begleitet, die ein schnelles und effizientes Design von kundenspezifischen Anwendungen ermöglicht. Das Gateway ist in ein Edelstahlgehäuse integriert, das auf einer DIN-Schiene oder mit M4-Schrauben montiert werden kann. Das Gerät kann direkt von der Fahrzeugbatterie oder über Power over Ethernet (PoE) versorgt werden. Das D501 ist für die raue Traktionsumgebung konzipiert und entspricht den Normen EN 50155, EN 50121 und IEC 61373 im Allgemeinen, aber insbesondere durch: -umgebungstemperaturbereich von 40 °C bis +70 °C Unterbrechungsspannungsversorgung Klasse S2 Beschichtung gegen Feuchtigkeit Erhöhte EMI- und Vibrationsfestigkeit FEATURES Proprietärer Hochleistungs-Ethernet-Kommunikationsstack; optimiert für zyklische Prozessdaten. Unterstützung für die meisten gängigen Echtzeit-Ethernet-Protokolle, einschließlich TRDP, IPTCom und EtherNet/IP - CIP. Optionale redundante Ethernet-Schnittstelle.
