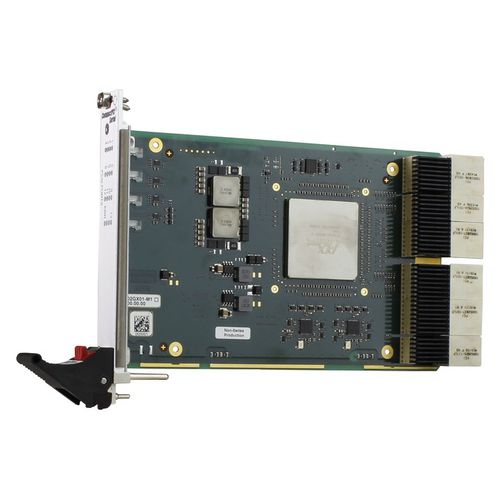

Kommunikations-Kontrollkarte GX1

CompactPCIPCIeExpress

Der GX1 bietet eine kostengünstige PCIe Gen 3 Switching-Lösung über die CompactPCI Serial Backplane. Er ist mit Express Switch- oder Express Fabric-Funktionalität ausgestattet. Zu den typischen industriellen Anwendungen gehören Multi-CPU-Hochgeschwindigkeits-Video- und Bildverarbeitung, Supercomputing und Virtualisierung. Die endgültige Konfiguration des GX1 hängt von der Endanwendung ab. Er ist nur im Rahmen eines Projekts erhältlich und kann nicht als einzelnes Standardprodukt bestellt werden. High-Speed-Verbindung Das GX1 ermöglicht eine serielle Punkt-zu-Punkt-Hochgeschwindigkeitskommunikation zwischen den CPUs sowie zwischen den CPUs und den Endpunktmodulen. Die konfigurierbaren Datenübertragungsraten können bis zu 985 MB/s pro PCIe-Lane erreichen. Flexible Konfiguration von Multiprozessorsystemen Der Switch ermöglicht den Anschluss mehrerer Endpunkte und mehrerer CPUs. Auf diese Weise ist es möglich, leistungsfähige und kostengünstige Multiprozessorsysteme aufzubauen. Die Switch-Ports können mit einer Anwendung, die auf der Root-Complex-CPU läuft, flexibel konfiguriert werden. Auf diese Weise kann der Switch an verschiedene Backplane-Designs angepasst werden. Zum Einrichten der Ports ist keine Programmierung erforderlich. Setup- und Diagnose-Tools sind beim Chip-Hersteller erhältlich. Express-Switch-Funktionalität Der GX1 unterstützt sowohl die Multi-Root- als auch die Multi-Host-Konfiguration. Bei der Multi-Root-Konfiguration kann der GX1 in vier feste virtuelle Brücken partitioniert werden, die bis zu vier Root-Komplexe unterstützen. Jeder Root-Komplex kann seine eigenen Endpunkte aufzählen. Nicht-transparentes Bridging ist in diesem Fall nicht erforderlich. Bei der Multi-Host-Konfiguration fungiert die primäre Host-CPU als Root-Komplex, der alle Endpunkte auflistet, und bis zu zwei zusätzliche sekundäre Host-CPUs, die über zwei nicht transparente Brücken verbunden sind.
