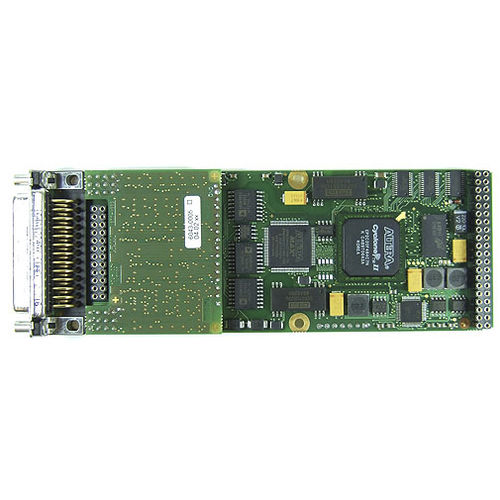

Analoge E/A-Karte M36N

16 Kanäle8 AnalogeingängecPCI

Die Mezzanine-Karte M36N ist ein analoges 16-Bit-M-Modul für eine breite Palette von Standard-Eingangsanforderungen wie 16 Kanäle Single-Ended-Spannung oder Strom und 8 Kanäle Differenzspannung oder -strom. Die isolierten Versorgungsspannungen werden von einem onboard DC/DC-Wandler erzeugt, der einen erweiterten Temperaturbereich von -40 bis +85°C unterstützt. Ein schneller A/D-Wandler und die automatische Inkrementierung des Multiplexer-Kanals machen das M-Modul ideal für schnelle Abtastung. Die gesamte Erfassungszeit eines M36N beträgt 130 µs für alle 16 Kanäle und die Genauigkeit beträgt typischerweise 0,05% über den gesamten Temperaturbereich. Das M36N verfügt über eine vollautomatische Einstellung für jeden Kanal und jeden Eingangsbereich. Der auf dem M36N implementierte FPGA steuert die Signalkonditionierung und bietet darüber hinaus Platz für anwendungsspezifische Funktionserweiterungen der Karte. Der M36N ist für eine Vielzahl von Anwendungen konzipiert, zum Beispiel in automatisierten Testumgebungen oder Prozesssteuerungssystemen. Das M36N basiert auf dem ANSI Mezzanine-Standard M-Module. Es kann als E/A-Erweiterung in jeder Art von Bussystem eingesetzt werden, d.h. CPCI, VME oder auf jeder Art von Stand-alone SBC. Entsprechende M-Module-Trägerkarten in 3U, 6U und anderen Formaten sind von duagon oder anderen Herstellern erhältlich. MERKMALE 8/16 Strom- oder Spannungseingänge 16 Bit Auflösung 8.5 µs max. Kanal-Erfassungszeit Genauigkeit +/- 0,05% typ. Unipolar/bipolar per Software wählbar Abtasten und Halten Automatische Inkrementierung der Kanalnummer Externe Triggerung
