Optisches Glas / Kuppel

QuarzGermaniumaus Saphir

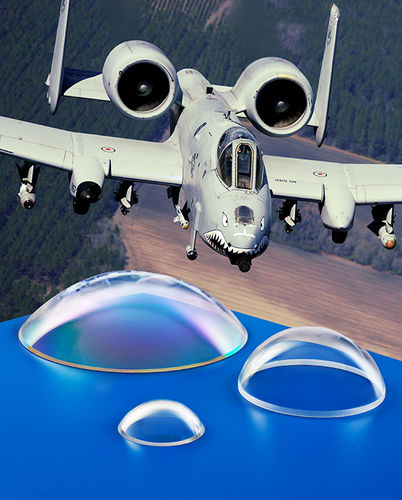

Optische Saphirkuppeln von Meller werden aus Saphir, Quarz, Glas, Silizium und Germanium in Größen bis zu 100 mm Durchmesser mit eingeschlossenen Winkeln bis 180 Grad und Maßtoleranzen bis +/-10 Mikrometer hergestellt. Sie werden auf einem hochgradig wiederholbaren 5-Achsen-Kugelbearbeitungszentrum hergestellt und weisen eine Wanddickenschwankung von weniger als 25 Mikrometer auf. Mit einer Oberflächengenauigkeit von weniger als einem Streifen, gemessen bei 633 nm, und einer Oberflächengüte von 20-10 Scratch-Dig pro MIL-PRF-13830 sind die optischen Kuppeln von Meller für eine Vielzahl von Anwendungen geeignet, einschließlich Hochgeschwindigkeitsraketenkuppeln, Sichtfenster und andere Anforderungen an die Optik der Frontfläche. Die Preise für optische Saphirkuppeln werden nach Material, Größe, Teil, Geometrie und Menge berechnet. Verschiedene Konfigurationen können nach Kundenanforderungen und -spezifikationen angepasst werden Bis zu 250 mm Durchmesser, 180 Grad eingeschlossener Betrachtungswinkel Weitere verfügbare Materialien sind optische Gläser, Quarzglas, Spinell, AlON und Zinksulfid Spezifikationen: Materialien:Saphir, Quarz, Glas, Silizium, Germanium Durchmesser:100mm maximal +/- .025mm Enthaltener Winkel: maximal 180 Grad Wanddicke:Bevorzugtes 20:1 Seitenverhältnis Durchmesser zu Dicke. Weniger als 25 Mikrometer Wanddickenabweichung innerhalb einer Gesamtdickentoleranz von +/- 0,05 mm. Sphärische Unregelmäßigkeit:Weniger als 2 Fransen pro Zoll, gemessen bei 632 Nanometern. Oberflächengüte:80-50 bis 20-10 pro MIL-PRF-13830 in Abhängigkeit von der Oberflächenunregelmäßigkeit. Zentrierfehler:.012mm maximal Kantenabschrägung: Nach Kundenspezifikation
