CC-Motorantrieb MLX81346

BLDC

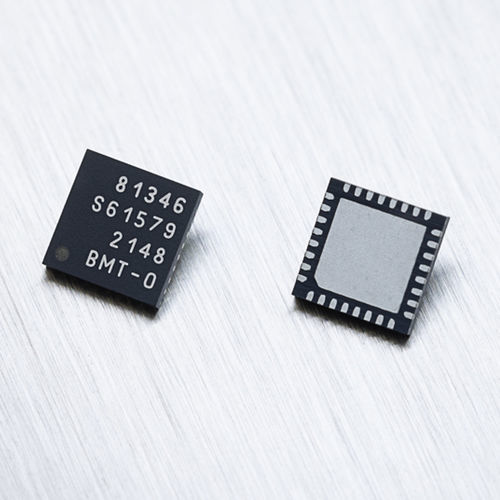

Der MLX81346 ist ein LIN-Pre-Driver der Generation 3 für 12-, 24- und 48-V-DC- und BLDC-Motoren für mechatronische Anwendungen im Automobilbereich bis zu 1000 W (12 V) oder bis zu 2000 W (48 V). Er profitiert von einem erweiterten Speicher von 90 KB. Wichtigste Merkmale LIN-Motor-Treiber Mikrocontroller Speicher aufgeteilt pro CPU Beschreibung des Produkts Der MLX81346 ist ein Gen-3-LIN-Vortreiber für 12-, 24- und 48-V-Motoren für mechatronische Anwendungen im Automobilbereich bis zu 1000 W (12 V) bzw. bis zu 2000 W (48 V). Er profitiert von einem erweiterten Speicher von 90 KB. Dieser All-in-One-LIN-Pre-Driver ermöglicht die Steuerung von DC- und BLDC-Motoren auf kleinstem Raum und unterstützt Algorithmen zur feldorientierten Steuerung (FOC) mit oder ohne Sensoren. Der Vortreiber MLX81346 eignet sich für zahlreiche mechatronische Anwendungen: 12V-48V DC/BLDC Motorkühlgebläse, Pumpen, Kompressoren 12V-48V DC/BLDC Positionierantriebe, einschließlich Robotik 36V-48V BLDC E-Bikes, E-Scooter Für die technische Entwicklung kann der MLX Universal Master (MUM) zum Programmieren und Anschließen des IC verwendet werden. Für die Produktion müssen Geräte und Software von Drittanbietern verwendet werden. Eigenschaften und Vorteile LIN-Motor-Treiber 3x PreDriver für DC- oder BLDC-Motor Bis zu 200nC NFETs (12 - 48 V Versorgung) 0.7 Apk typ. Ladestrom 1.5 Apk typ. Entladestrom ladepumpe für Top-NFETs VDS-Schutz für alle NFETs Mikrocontroller MLX16-FX, Anwendungs-CPU MLX4, Kommunikations-CPU Programmierbarer digitaler Watchdog Unterbrechungssteuerung Allzweck-Timer Speicher pro CPU aufgeteilt MLX16-FX-Speicher: 64 KB Flash mit ECC 20 KB ROM 4 KB RAM 576 B EEPROM
