Digitales Magnetometer MLX90392

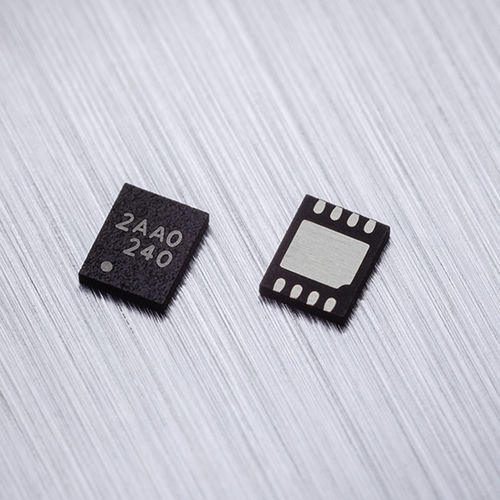

Der MLX90392 ist ein 3D-Magnetometer, das speziell für kostenbewusste Anwendungen mit geringem Stromverbrauch entwickelt wurde und in verschiedenen Versionen erhältlich ist: +/-5mT Bereich für rauscharme Anwendungen +/-50mT Bereich für Positionssensoranwendungen Wichtigste Merkmale Geeignet für Anwendungen mit eingeschränktem Platzangebot Programmierbare Parameter im laufenden Betrieb Mikropower Beschreibung des Produkts Der MLX90392 ist ein monolithischer Sensor-IC, der auf die orthogonal und parallel zur IC-Oberfläche angelegte Flussdichte reagiert. Das Gerät führt magnetische Messungen entlang der 3 Achsen durch (X, Y in einer Ebene parallel zur Oberfläche des Chips, Z senkrecht zur Oberfläche). Diese Messungen und die IC-Temperatur werden in 16-Bit-Worte umgewandelt, die auf Anforderung über den I2C-Kommunikationskanal übertragen werden. Das Gerät überträgt kompensierte Rohmessdaten. Der MLX90392 wurde speziell für Anwendungen mit geringem Stromverbrauch entwickelt, hat einen Abschaltstrom von 1,5uA und arbeitet mit einer Versorgungsspannung von 1,8V. Der MLX90392 vereinfacht Designs! Zunächst einmal reduziert er die Stücklistenkosten und spart Platz auf der Leiterplatte. Mit einer Größe von nur 2 mm x 2,5 mm x 0,4 mm verfügt der Sensor über ein ultradünnes, flaches, bleifreies 8-Pin-Gehäuse (UTDFN-8), das den Entwicklern hilft, platzbeschränkte Anwendungen zu bewältigen. Weiterhin können die internen Parameter des MLX90392 über den I2C-Bus des Mikrocontrollers aktualisiert werden, wodurch ein zusätzlicher Pin überflüssig wird. Dadurch kann eine einfachere Leiterplatte erreicht werden. Und schließlich wird der MLX90392 vorprogrammiert geliefert, was ihn zu einer Plug & Play-Lösung für die Integration macht. Der MLX90392 ist in 2 magnetischen Versionen erhältlich: +/-5mT Bereich für geräuscharme Anwendungen bereich +/-50mT für Positionssensoranwendungen
