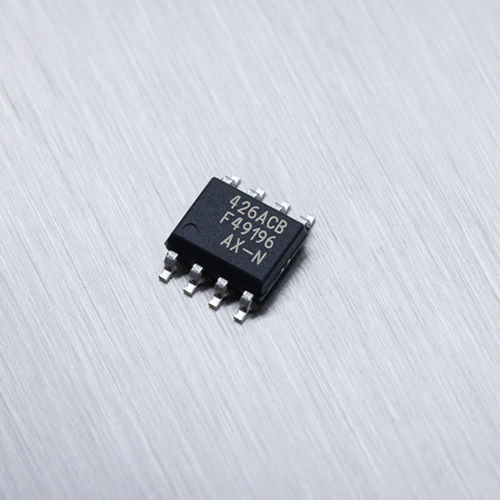

Drehpositionssensor MLX90426
kontaktlosMagnetSerie

Drehpositionssensor
Drehpositionssensor
Drehpositionssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Dreh
Kontakt / kontaktlos
kontaktlos
Technologie
Magnet
Ausgangssignal
analog, digital, Serie
Anwendung
für Industrieanwendungen
Weitere Eigenschaften
absolut
Versorgungsspannung

Max: 37 V

Min: 28 V

Umgebungstemperatur

Max: 160 °C
(320 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Beschreibung des Produkts Der MLX90426 ist ein magnetischer Positionssensor, der für den Einsatz in kostensensiblen Automobilanwendungen wie Antriebsstrangaktuatoren, Pedalpositionierung, Kraftstoffstandanzeiger und Getriebesysteme entwickelt wurde, sich aber auch für industrielle Anwendungen eignet. Die MLX9042x-Geräte verfügen über überlegene Fähigkeiten in Bezug auf funktionale Sicherheit, absolute Maximalwerte (AMR) und elektromagnetische Konformität (EMC). Sie unterstützen außerdem eine Betriebstemperatur von bis zu 160 °C. Der MLX90426 ist Pin-zu-Pin-kompatibel mit den vorherigen Generationen der Triaxis®-Positionssensor-ICs. Der MLX90426 ist ein monolithischer magnetischer Positionssensor-IC. Er besteht aus einem Triaxis® Hall-Magnet-Front-End, einem Analog-Digital-Signalwandler, einem DSP für die erweiterte Signalverarbeitung und einem programmierbaren Ausgangsstufentreiber. Der MLX90426 ist empfindlich für das differentielle Magnetfeld in der Z-Achse. Dadurch kann der MLX90426 mit dem richtigen Magnetkreis die absolute Position eines rotierenden Magneten in der Achse über oder unter dem Sensor dekodieren (z. B. Drehposition von 0 bis 360 Grad). Dies ermöglicht die Entwicklung von berührungslosen Positionssensoren, die häufig für Automobil- und Industrieanwendungen benötigt werden. Der MLX90426 bietet bis zu 5 mT Streufeldfestigkeit und unterstützt 360°-Drehbewegungen mit einem SENT-Ausgang. SENT-Frames werden gemäß dem Format Single Secure Sensor A.3 (H.4) oder Dual Throttle Position Sensor A.1 (H.1) kodiert. Der Schaltkreis liefert erweiterte serielle Nachrichten mit Fehlercodes und benutzerdefinierten Werten. Die Programmierung des Sensors nach dem Einbau in die Anwendung erhöht die Genauigkeit des Systems dank der programmierbaren Mehrpunkt-Linearisierungsfunktion.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Melexis anzeigen
